STMicroelectronics Module d’alimentation automobile M2TP80M12W2-2LA
Le module d’alimentation automobile M2TP80M12W2-2LA de STMicroelectronics propose une topologie PFC triphasée à quatre fils avec NTC intégré, adaptée à l’étape PFC de l’OBC dans les véhicules électriques et hybrides. Le module d’alimentation intègre six MOSFET de puissance en carbure de silicium de deuxième génération. La technologie de puce bien reconnue permet au M2TP80M12W2-2LA de STMicroelectronics de minimiser les pertes d’énergie et de fonctionner en mode haute fréquence de commutation. Le module permet aux utilisateurs de créer des topologies complexes avec des densités haute puissance et des exigences haute efficacité très élevées.
Le substrat isolé en AlN facilite des performances thermiques optimales. De plus, la conception ACEPACK spécifique au DMT-32 comportant des rainures sur le moulage garantit une ligne de fuite élevée. L’option de broche en zigzag améliore la flexibilité au niveau du PCB.
Caractéristiques
- Qualifié AQG 324
- PFC triphasé à quatre conducteurs
- 1 200 V / 84 mΩ std. MOSFET SiC (Q1, Q2, Q3, Q4, Q5, Q6)
- Diode redresseur de 1 200 V, 20 A (D1, D2)
- Capteur de température NTC intégré
- Température de fonctionnement de jonction maximale T J = 175 °C
- Substrat à base de Cu-AlN-Cu DBC pour améliorer les performances thermiques
- Tension d’isolation 3 kV
- Broche en zigzag

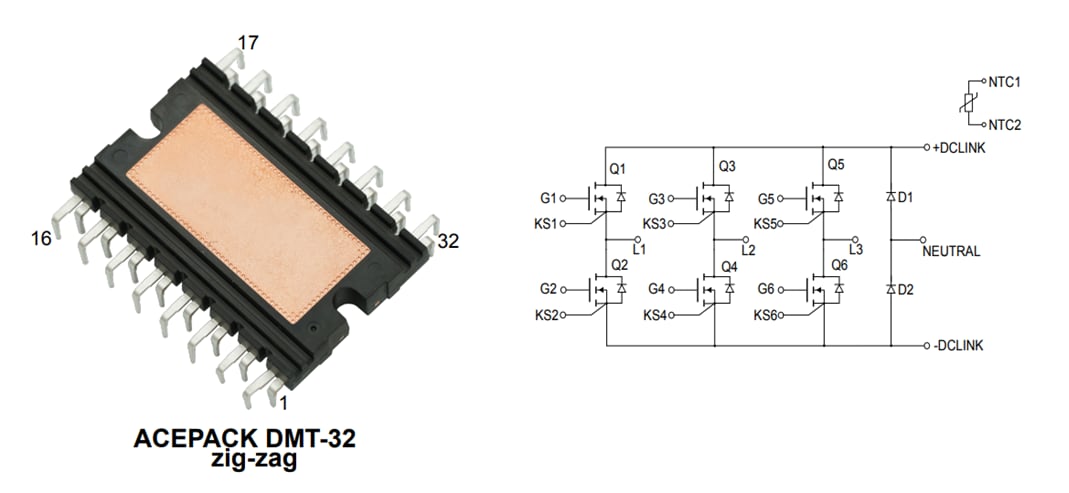

Application standard
Brochage
