STMicroelectronics LDO à faible perte de niveau 200 mA LDH40
Le LDO à faible perte de niveau 200 mA LDH40 deSTMicroelectronics est développé pour être directement connecté à une batterie de voiture dans les applications automobiles ou à une batterie générique dans les applications industrielles. Le LDH40 offre une tension d’entrée étendue jusqu’à 40 V pour prendre en charge un transitoire de perte de charge dans les systèmes automobiles. Le courant de repos ultra-faible du composant présenté à faible charge augmente la durée de vie de fonctionnement de la batterie dans les systèmes toujours en veille.
Le LDH40 de STMicro est stabilisé avec un petit condensateur céramique sur l’entrée et la sortie. Une fonction d’activation de commande logique met le LDH40 en mode d’arrêt, permettant une consommation totale de courant inférieure à 0,3 µA. Une protection thermique est également incluse. Ce composant est proposé en boîtier DFN de qualité automobile à faible encombrement avec un flanc mouillable. L'encombrement économise un espace maximal dans la conception de circuit imprimé (PCB) et l’inspection optique automatisée (AOI).
Caractéristiques
- Homologué AEC-Q100 classe 1
- Plage de température de fonctionnement de -40 °C <>J <>
- Tension d'entrée de 3,3 V à 40 V
- Tension de relâchement (700 mV std à une charge de 200 mA)
- Courant à la terre faible (2 μA std à vide)
- Réglage de 1,2 V à 22 V
- Tolérance de tension de sortie de 0,5 % à 25 °C
- Courant de sortie garanti à 200 mA
- Bonne alimentation
- Mise à l'arrêt électronique à contrôle logique
- Limite de courant interne
- Coupure thermique
- Fonction de décharge active de la sortie
- Boîtiers
- WF DFN 2 x 2 6 L pour la qualité automobile
- SOT23 5 L et DFN 6 L pour l'industrie
Applications
- Groupe motopropulseur EV
- Module de commande de carrosserie
- Application connectée à la batterie toujours active
- Infodivertissement et groupe d’instruments
- ADAS

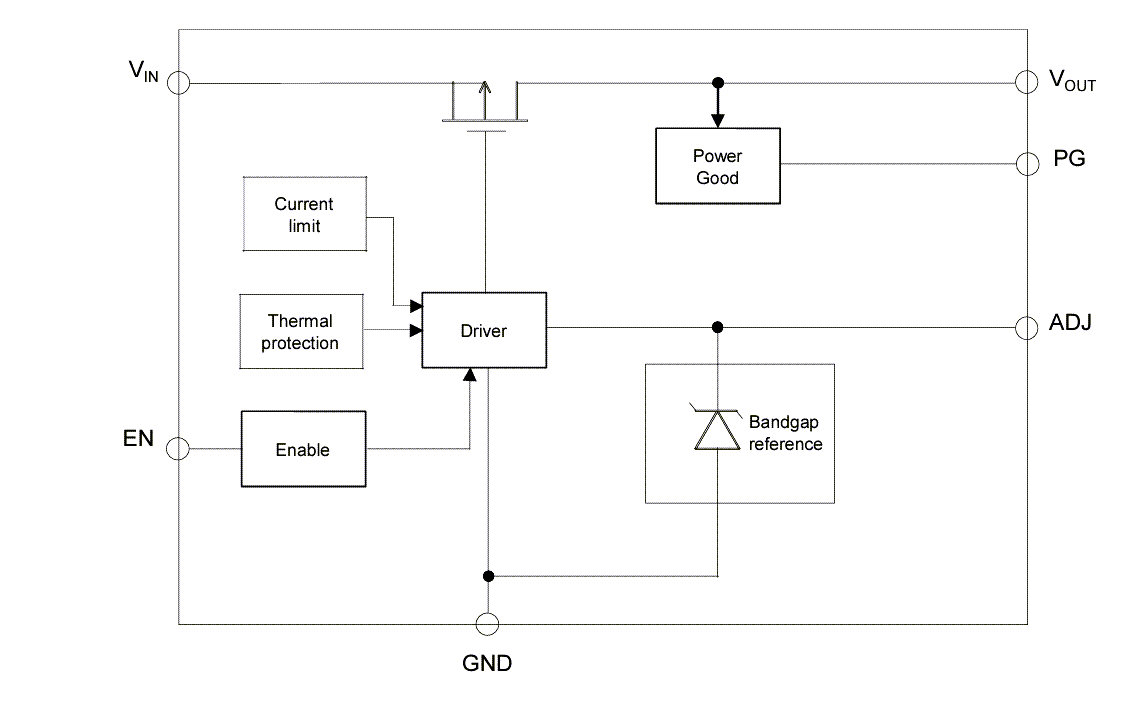

Schéma fonctionnel

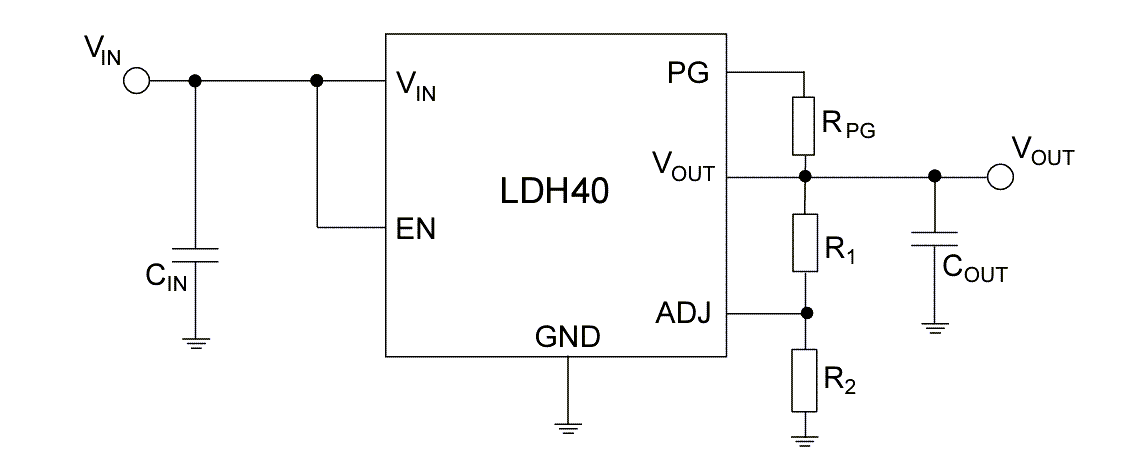

Circuit d'application standard
