STMicroelectronics Carte de démonstration EVSTGAP2GSN
La carte de démonstration EVSTGAP2GSN de STMicroelectronics facilite une évaluation approfondie du pilote de grille simple isolé STGAP2GSN. Le STGAP2GSN est spécifié par la source 2 A et la capacité de dissipation 3 A et les sorties rail-à-rail, adapté aux applications d’onduleurs de moyenne et haute puissance. Le dispositif utilise des résistances de grille dédiées pour optimiser l’allumage et l’arrêt indépendamment.
La carte EVSTGAP2GSN de STMicro permet d’évaluer toutes les caractéristiques du STGAP2GSN pilotant les transistors GaN e-Mode SGT120R65AL 75 mΩ, 650 V. Les composants de la carte sont faciles à accéder et à modifier, ce qui facilite l’évaluation des performances du pilote dans différentes conditions d’application et le réglage fin des composants finaux.
Caractéristiques
- Carte
- Configuration demi-pont, rail haute tension jusqu’à 650 V
- SGT120R65AL avec 650 V, 75 mΩ std, 15 A, transistor PowerGaN e-mode
- Entraînement négatif de grille
- Convertisseurs CC-CC isolés sur carte pour alimenter des pilotes de grille côté haut et côté bas, alimentés par VAUX = 5 V, avec isolation maximale 1,5 kV
- Logique VDD fournie par 3,3 V ou VAUX = 5 V embarqué
- Sélection facile du cavalier pour la configuration de la tension de pilotage : +6 V/0 V ; +6 V/-3 V
- Composant
- isolation fonctionnelle 1 700 V
- Capacité de courant d’entraînement : 2 A/3 A source/dissipateur à +25 °C, VH = 6 V
- Dissipation et source séparées pour une configuration facile du pilote de grille
- Délai de propagation entrée-sortie 45 ns
- Fonction UVLO optimisée pour le GaN
- Tension de commande de grille jusqu’à 15 V
- Entrées 3,3 V TTL/cmos, 5 V avec hystérésis
- Protection contre les coupures de température
Produits associés
STMicroelectronics Pilote de grille unique isolé 3 A STGAP2GSN
Ce composant isole le canal de pilotage de grille, le contrôle basse tension et la circuiterie d'interface.

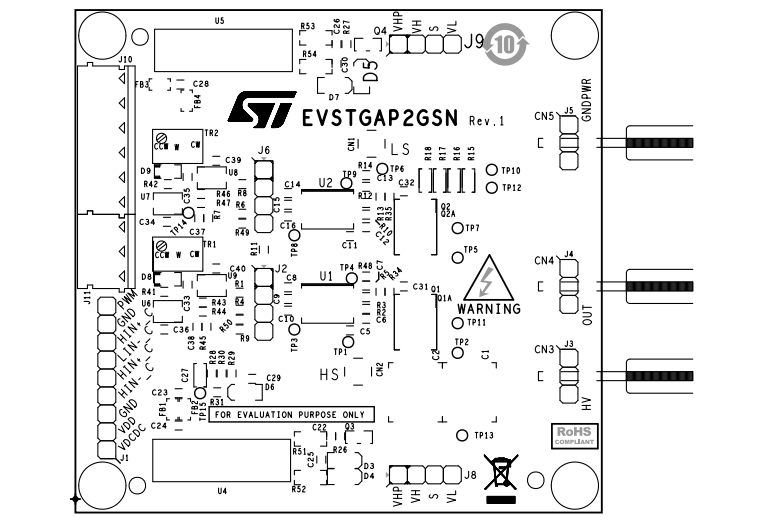

Haut de placement des composants
