STMicroelectronics Carte d'évaluation EVSTDRVG611MC
La carte d'évaluation EVSTDRVG611MC de STMicroelectronics permet aux utilisateurs d'évaluer le pilote de grille à demi-pont GaN STDRIVEG611. La carte de convertisseur triphasée est basée sur le pilote STDRIVEG611, un HEMT GaN en mode électronique 650 V et le microcontrôleur STM32G431RBT3 doté d'un cœur ARM® Cortex®-M4 fonctionnant à 170 MHz.
La carte EVSTDRVG611MC de STMicro permet un contrôle orienté champ (FOC) sans capteur, pour la commande de moteurs synchrones à aimant permanent (PMSM) et de moteurs brushless CC (BLDC), couvrant une large gamme d'applications y compris les compresseurs de réfrigérateur, les pompes, les ventilateurs et les appareils industriels. L'EVSTDRVG611MC mesure 109 mm x 110 mm de large, avec une PCB FR-4 à deux couches, ce qui se traduit par une valeur globale Rth(J-A) de 8,5 °C/W (équivalant à 50 °C/W pour chaque GaN) dans l'air immobile.
Caractéristiques
- Topologie triphasée avec le pilote de grille GaN STDRIVEG611
- HEMT GaN e-mode 650 V, 75 mΩ stden boîtier PowerFLAT 5x6 HV avec source Kelvin
- Microcontrôleur pour une haute intégration analogique STM32G431RBT3
- Topologie 3 shunts pour un contrôle orienté champ (FOC) sans capteur
- Filtre d'entrée de ligne secteur 230 V CA et redresseur
- Puissance standard jusqu'à 600 W, 40 kHz
- Réglage à 10 V/ns dV/dt pour la fiabilité EMI et moteur
- UART, codeur, capteurs de position Hall, interfaces SWD
- Amplificateurs shunt intégrés dans le STM32G4
- Protection de surintensité
Applications
- Pilote de moteur pour appareils domestiques, pompes et compresseurs
- Automatisation d’usine, servo et moteurs industriels
- Vélos électriques et outils électriques
- Amplificateurs audio classe D
- Convertisseurs résonnants et CC/CC, PFC, chargeur de batterie et adaptateurs
Pilote de grille associé
STMicroelectronics Pilote de grille à demi-pont STDRIVEG611
Pilote de grille de pont redresseur haute tension pour GaN à canal N en mode amélioration.
Vue avant

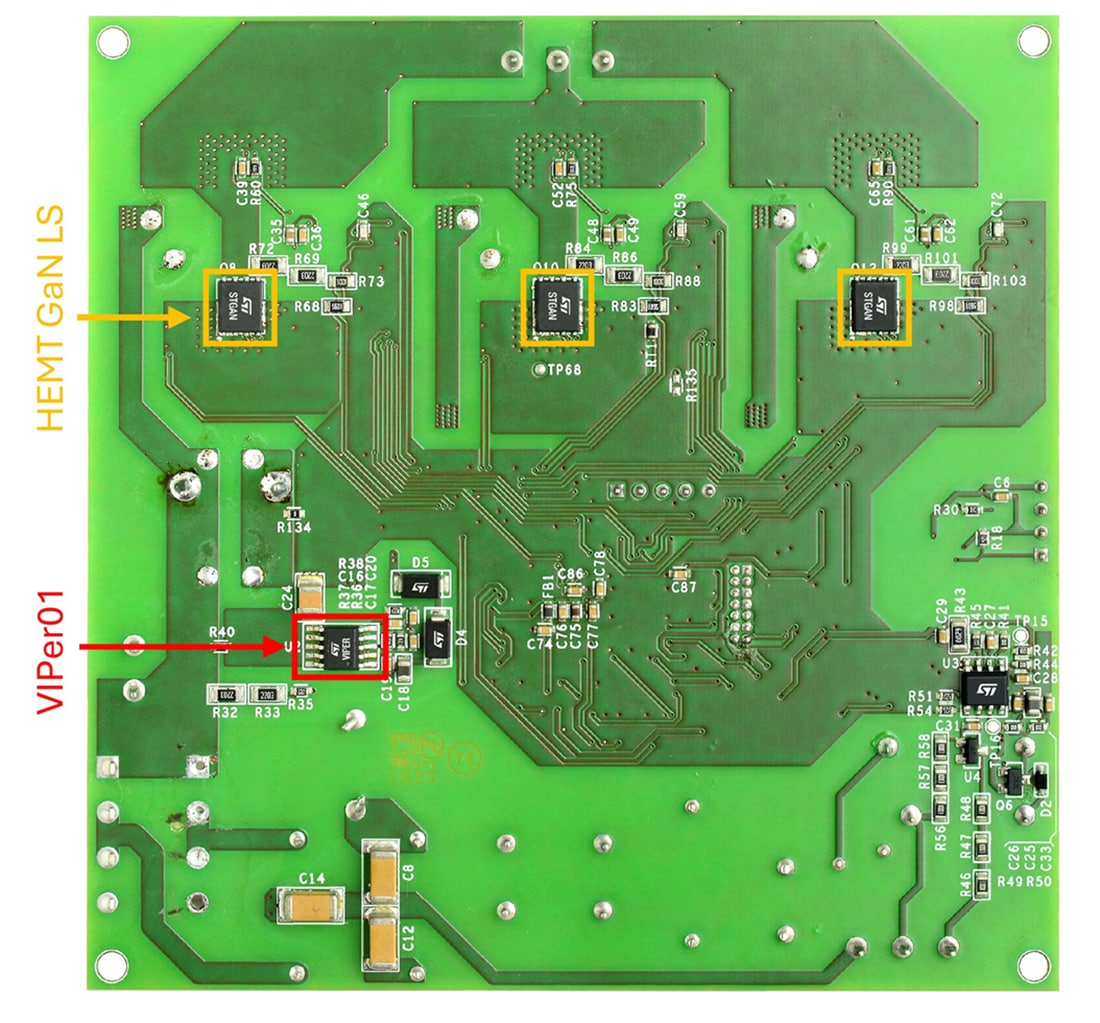

Vue arrière
