STMicroelectronics Tableau de démonstration EVSTDRIVEG60015
Le tableau de démonstration EVSTDRIVEG60015 de STMicroelectronics permet aux utilisateurs d’évaluer la commande de grille à demi-pont haut débit STDRIVEG600. Le STDRIVEG600 est optimisé pour piloter les HEMT GaN en mode de haute tension améliorée. Le composant dispose d’une diode d’amorçage intégrée et fournit des commutateurs externes jusqu’à 20 V, avec une protection contre les sous-tensions adaptée aux HEMT GaN.
Le tableau EVSTDRIVEG60015 de STMicro est facile à utiliser et rapide à adapter pour évaluer les caractéristiques du STDRIVEG600 pilotant les commutateurs GaN e-Mode 650 V std 75 mΩ SGT120R65AL. Le tableau offre un générateur de temps mort programmable embarqué et un régulateur de tension linéaire de 3,3 V pour alimenter des contrôleurs logiques externes comme les microcontrôleurs.

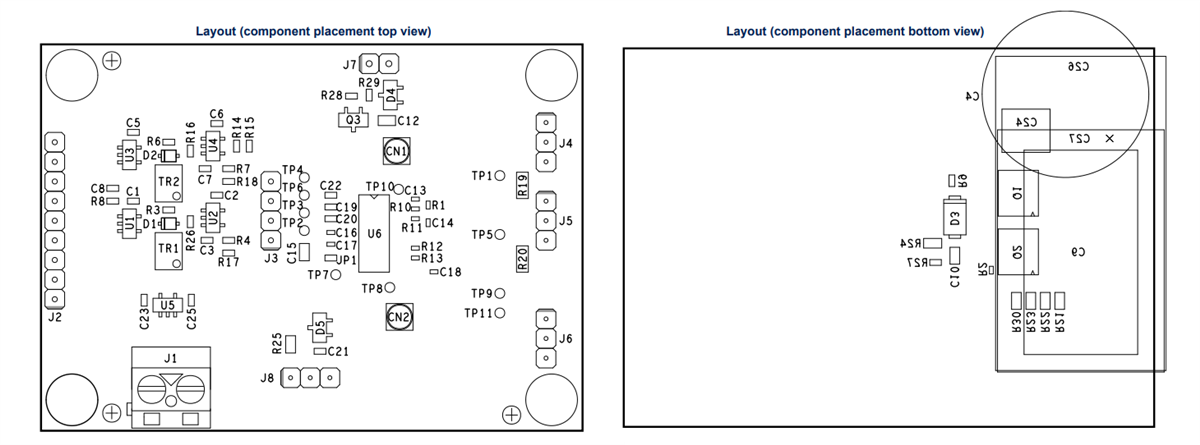

Les empreintes de rechange incluses prennent en charge la personnalisation du tableau pour l’application finale, comme des signaux d’entrée LIN et HIN séparés ou un signal MLI unique, l’utilisation d’une diode d’amorçage externe en option, une alimentation individuelle pour VCC, PVCC ou BOOT et l’utilisation d’une résistance shunt côté bas pour les topologies en mode courant de crête. Le EVSTDRIVEG60015 mesure une largeur de PCB FR-4 de 70 mm x 50 mm, ce qui entraîne Rth (J ° A) + 25 °C/W dans l’air stable.
Produits associés
STMicroelectronics Pilote de grille à demi-pont STDRIVEG600
Pilote de grille à demi-pont à puce unique pour FET GaN à mode d'amélioration ou MOSFET de puissance à canal N.

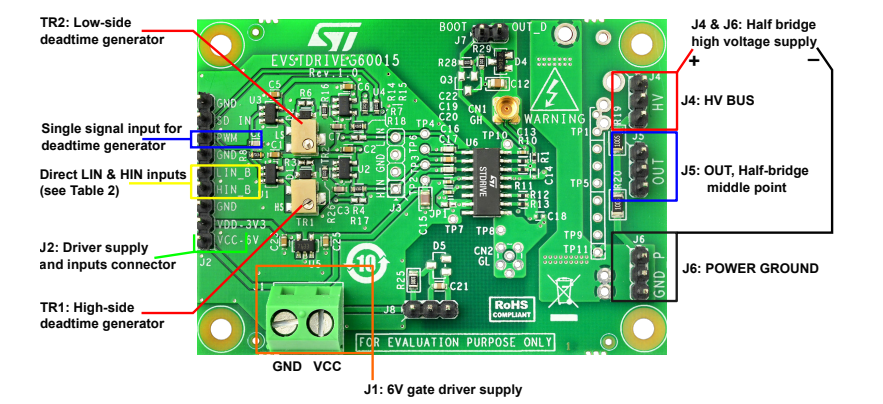

Connexion d’alimentation et de signal
