STMicroelectronics Capteur de proximité ToF haute précision VL53L4ED

Le capteur de proximité de haute précision ToF (Time-of-Flight) VL53L4ED de STMicroelectronics est conçu pour des mesures à courte portée et haute précision qui nécessitent une capacité de température étendue. Ce capteur haute performance dispose d’une linéarité à courte distance du 1 mm et est conçu avec un mode autonome à faible puissance avec un seuil programmable d’interruption pour réveiller l’hôte. Le capteur VL53L4ED offre un champ de vision de 18° pour les mesures de 1 mm à 1 300 mm dans des conditions standard et jusqu’à 1 150 mm sous une température étendue. Ce capteur de proximité fournit également des mesures de distance précises jusqu’à 800 mm dans des conditions de lumière ambiante (5 klx). Le capteur de proximité VL53L4ED prend en charge une plage de température efficace de -40°C à 105°C, garantissant des mesures précises même à des températures extrêmes.

Le capteur de proximité VL53L4ED capture les mesures de distance absolues indépendamment de la couleur et des propriétés de réflectance de la cible. Ce capteur dispose d’une fréquence rapide pouvant atteindre 100 Hz et est logé dans un boîtier miniature à refusion. Les applications standard incluent la robotique, l’automatisation industrielle, l’activation du système, l’occupation, la détection de présence, la mesure de distance biométrique et la surveillance du niveau de liquide.

Caractéristiques

Portée de proximité de haute précision :
- Capteur de proximité haute performance
- Linéarité courte distance 1 mm
- De 0 mm à 1300 mm avec champ de vision complet (FoV)
- Plage de température effective étendue de -40 °C à 105 °C
- Jusqu’à 800 mm allant jusqu’à un éclairage inférieur à 5 kLx
- FoV de 18 °
- Mode autonome à faible puissance avec seuil d'interruption programmable pour réveiller l'hôte
- Fréquence jusqu’à 100 Hz

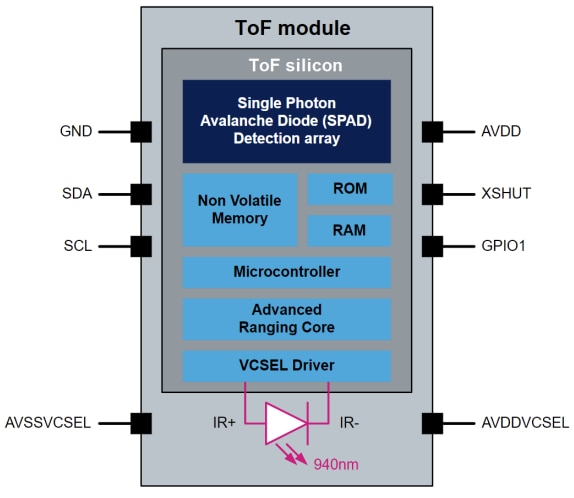

Module miniature entièrement intégré :
- Émetteur laser invisible (VCSEL) et pilote analogique 940 nm
- Microcontrôleur à faible puissance exécutant un micrologiciel numérique avancé
- Taille 4,4 mm x 2,4 mm x 1 mm
- Compatible broche-à-broche avec VL53L4CD

Intégration facile :
- Composant à refusion
- Alimentation électrique simple 2v8
- Elle peut être cachée derrière le verre protecteur
- Interface I^2C(jusqu’à 1 MHz)
- Ensemble complet de pilotes logiciels C (compatibles Linux) pour une portée clé en main
- Traitement intégré pour un encombrement mémoire très faible

Caractéristiques techniques

Niveau industriel
Boîtier LGA12 optique
Plage de tension de fonctionnement de 2,7 V à 3,4 V

Emballage à bande et bobine
Conforme à la directive RoHS (Ecopack2)

Applications

Applications de portée de proximité dans des conditions de forte luminosité
- Applications robotiques et industrielles, y compris la prévention des collisions
- Activation du système, occupation et détection de présence (bâtiments publics et parkings)
- Systèmes d’éclairage intelligent pour le contrôle de l’éclairage extérieur
- Mesure de distance biométrique (systèmes de sécurité et surveillance de la santé)

Plage de température élevée pour les applications en environnement extrême
- Systèmes d’automatisation industrielle et de sécurité
- Bouton sans contact pour outils industriels
- Assistance à la fabrication industrielle
- Surveillance du niveau de liquide (conteneur et réservoir)
