STMicroelectronics Amplificateurs opérationnels 6 MHz TSB511, TSB512, TSB514
Les amplificateurs opérationnels (amplis op) 6 MHz TSB511, TSB512 et TSB514 de STMicroelectronics disposent d’une entrée et d’une sortie rail-à-rail garanties de fonctionner à partir d’une alimentation simple de 2,7 V à 36 V. Il fonctionne également à partir d’alimentations doubles de ±1,35 V à ±18 V. Ces amplificateurs ont l'avantage d'offrir une large plage de tension d'alimentation et une large bande passante.
La combinaison d’une large bande passante, d’une vitesse de balayage, d’un faible bruit et d’une capacité rail-à-rail rend les amplificateurs opérationnels TSB511, TSB512 et TSB514 de STMicroelectronics utiles dans une large variété d’applications. Ces applications comprennent les filtres, l'alimentation/la commande de moteur, le pilotage d'actionneur, les capteurs à effet Hall, la jauge de coloration et les transducteurs résistifs.
Caractéristiques
- Entrée et sortie rail-à-rail
- Faible tension de décalage maximale de 1,5 mV
- Large plage de tension d'alimentation de 2,7 V à 36 V
- Produit gain-bande passante 6 MHz
- Vitesse de balayage de 3 V/µs
- Faible bruit 12 nV/√Hz
- Filtre EMI intégral
- Tolérance à l'ESD : 2 kV HBM
- Plage de température étendue de -40 °C à 125 °C
- Classe automobile disponible
Applications
- Détection de courant côté haut et côté bas
- Capteurs à effet Hall
- Matériel de test et de mesure
- Commande de moteurs
- Contrôle des processus industriels
- Jauge de coloration

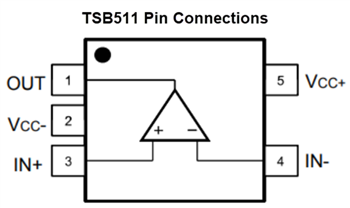

Connexions à broches
