Contrôleurs numériques STNRGxxxA de STMicroelectronics
Les contrôleurs numériques STNRGxxxA de STMicroelectronics appartiennent à la famille d'appareils numériques STNRG conçus pour les applications de conversion d'énergie avancées. Les produits STNRG améliorent la conception de la gamme STLUX™ très appréciée sur le marché et désormais intégrée à un large éventail d'architectures de drivers de LED. Ils prennent en charge des applications de conversion d'énergie industrielles telles que la correction du facteur de puissance (PFC) + 2 inducteurs et 1 condensateur (LLC), inducteur/condensateur CC/CC entrelacé, PFC entrelacé pour les blocs d'alimentation intelligents et le pont intégral pour les commandes de ligne motrices des véhicules électriques.
Caractéristiques

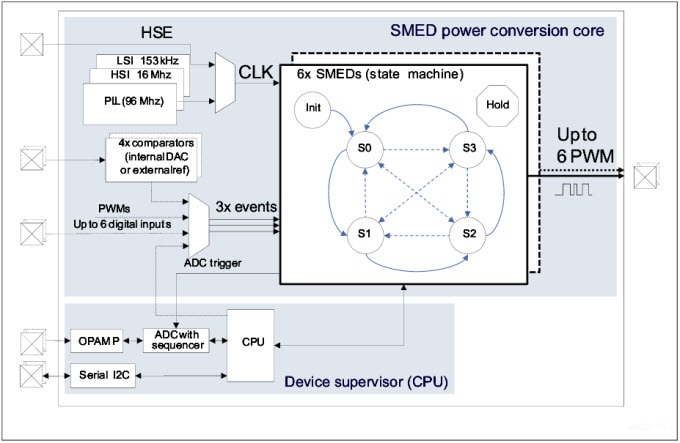

Jusqu'à 6 générateurs PWM programmables (SMED, «State Machine Event Driven»)
Détection d'événements et réaction 10 ns
Résolution PWM 1,3 ns max.
Modes de fonctions : simple, couplé et deux combinés
Jusqu'à 3 événements internes / externes par SMED
4 comparateurs analogiques
4 références internes 4 bits
Jusqu'à 4 références externes
Délai de propagation inférieur à 50 ns
Cycle de comparaison continue
Niveaux de tension d'hystérésis configurables
CAN (jusqu'à 8 canaux)
Précision de 10 bits, avec amplificateur opérationnel pour étendre la résolution à un équivalent de 12 bits
Fonctionnalités de séquenceur
Impédance d'entrée: 1 M
Valeur de gain configurable: × 1 et × 4
Mémoires
Flash et E2PROM avec fonction RWW («read while write», lecture et écriture simultanées) et ECC («error correction code», code de correction d'erreurs)
Mémoire du programme : Flash 32 kilooctets; conservation des données 15 ans à 85 °C après 10 kilocycles à 25 °C
Mémoire de données: E2PROM réelle 1 kilooctet; conservation des données: 15 ans à 85 °C après 100 kilocycles à 85 °C
RAM: 6 kilooctets
Température de fonctionnement: de - 40 °C à 105 °C
Microcontrôleur intégré
Cœur STM8® avancé avec architecture Harvard et acheminement en 3 étapese
fCPUmax.: 16 MHz
Gestion d'horloge
Interne PLL 96 MHz
Circuit d'oscillateur basse consommation pour résonateur à quartz externe ou entrée d'horloge directe
Oscillateurs RC interne 16 MHz ajustable par l'utilisateur et RC 153,6 kHz basse consommation
Système de sécurité d'horloge avec moniteur d'horloge
Périphériques de base
Minuteurs système, auxiliaire et de base
Fonction de surveillance IWDG/WWDG, AWU, ITC
Gestion de l'alimentation et de la réinitialisation
Plusieurs modes à faible consommation (attente, ralenti, réveil automatique, arrêt) avec «clock gating» personnalisable
Réinitialisation à la mise sous tension et à la mise hors tension avec faible consommation
E/S
GPIO bidirectionnel multifonction doté d'une conception extrêmement robuste, résistant aux injections de courant
DIGIN d'entrée numérique rapide, avec pull-up configurable
Interfaces de communication
UART asynchrone avec contrôle de flux SW et assistance du chargeur de démarrage
