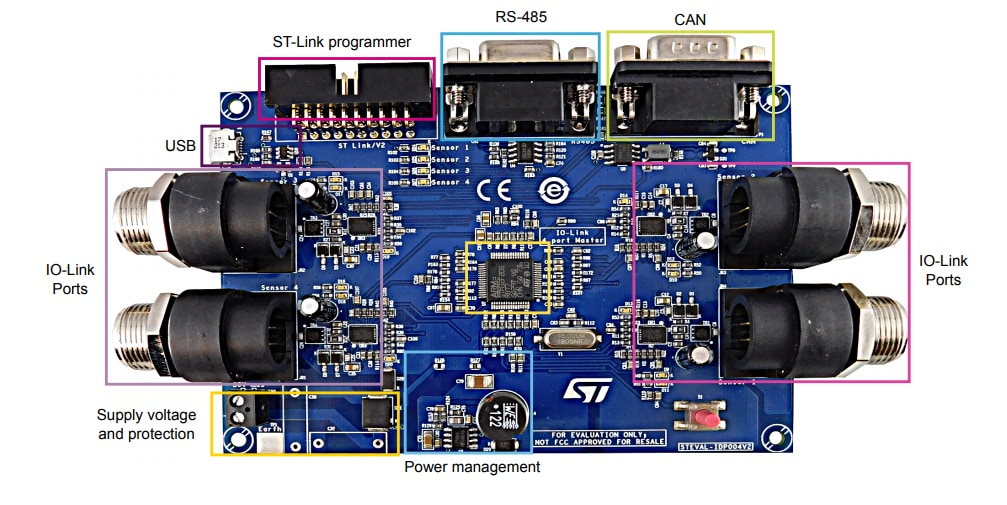

STMicroelectronics Carte d'évaluation STEVAL-IDP004V2

La carte d'évaluation STEVAL-IDP004V2 de STMicroelectronics intègre le microcontrôleur STM32F205RB et quatre CI L6360 séparés.La communication avec les CI est mise en œuvre via I²C en mode maître et est gérée par le microcontrôleur (MCU) STM32F205RB. Chaque L6360 dispose de sa propre adresse et partage le bus avec les autres dispositifs.Le STEVAL-IDP004V2 est développé pour créer un maître multi-accès basé sur une communication asynchrone en série pour prendre en charge le protocole IO-Link.Chaque nœud est équipé d'un connecteur M12 industriel (tel que recommandé par la norme) pour une connexion avec un nœud esclave unique à l'aide d'un câble (longueur max. 20 m).Le fil est un tripolaire normal : un pour le bus IO-Link, un pour la ligne L+ (pôle de tension d'alimentation positive) et un pour la ligne L- (pôle de tension d'alimentation négative).La carte STEVAL-IDP004V2 comprend également des interfaces de bus RS-485, de bus CAN et de matériel USB.La disposition est conçue pour répondre aux exigences CEI61000-4-2/4/5 pour le segment industriel.
