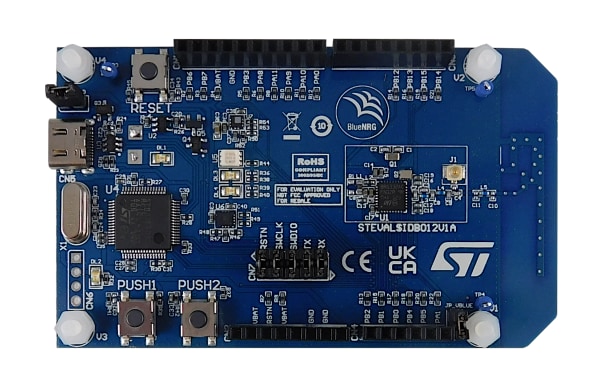

STMicroelectronics Plateforme d'évaluation STEVAL-IDB012V1
La plateforme d’évaluation STEVAL-IDB012V1 STMicroelectronics est conçue pour développer et tester des applications BLUETOOTH® basse consommation à l’aide du système sur puce BlueNRG-LPS à faible puissance, en combinaison avec des capteurs MEMS inertiels et environnementaux, un microphone MEMS numérique et divers boutons et LED d’interface.
Le système sur puce BlueNRG-LPS dispose d’un cœur 64 MHz, d’un cœur Arm® Cortex®-M0 +32 bits, d’une mémoire flash programmable 192 Ko, d’une SRAM 24 Ko, d’un MPU et d’un vaste ensemble périphérique (4 PWM, IEPC, SPI/I2S, SPI, USART, LPUART et CAN SAR 12 bits). De plus, le BlueNRG-LPS prend en charge les rôles maître, esclave, maître et esclave simultanés, l'extension de longueur de données, 2 Mbit/s, la longue portée, la publicité et la numérisation étendues, l'algorithme de sélection de canal n° 2, la mise en cache GATT, la procédure ping LE, le contrôle d'alimentation LE et la surveillance de perte de chemin et les options de recherche de direction (angle d'arrivée/angle de départ).
La communication série avec un PC trois options d'alimentation (USB uniquement, batterie uniquement, alimentation externe) permettent un développement d'applications complexe et une flexibilité de test via une communication pour la plateforme d'évaluation STEVAL-IDB012V1.
Caractéristiques
- Carte d’évaluation Bluetooth® basse consommation basée sur le SoC BlueNRG-LPS en boîtier QFN32 qui prend en charge :
- Les rôles de maître, d'esclave et de maître-esclave simultanés
- Débit de données de 2 Mbit/s, longue portée
- Recherche de direction à l'aide de l'angle d'arrivée (AoA) et de l'angle de départ (AoD)
- Extension de longueur de données Bluetooth Low Energy, publicité et numérisation étendues, algorithme de sélection de canal n° 2, mise en cache GATT, procédure ping LE, contrôle de puissance LE et surveillance de perte de chemin
- Performances radio sans compromis à faible puissance :
- Puissance de sortie programmable jusqu'à +8 dBm (au niveau du connecteur d'antenne)
- Excellente sensibilité du récepteur (-96 dBm à 1 Mbit/s, -103 dBm à 125 ps longue portée)
- Très faible consommation d'énergie : 3,4 mA en réception au niveau de sensibilité, et 4,3 mA en émission à +0 dBm
- Antenne PCB intégrée, connecteur UFL pour équipements de mesure et connecteurs Arduino R3
- Trois options d'alimentation : câble USB, batterie et alimentation externe
- Ensemble logiciel du kit de développement BlueNRG-LPS associé (STSW-BNRGLPDK) comprenant le micrologiciel et la documentation
- Trois LED utilisateur et deux boutons utilisateur
- Accéléromètre/gyroscope numérique MEMS
- Capteur numérique MEMS de pression/température
- Prise en charge de programmation par glisser-déposer et débogueur CMSIS-DAP intégré
- Conforme à la directive RoHS
Contenu du kit
- Système sur puce BlueNRG-LPS
- Capteurs MEMS inertiels et environnementaux
- Microphone MEMS numérique
- Divers boutons et LED d'interface
