STMicroelectronics Commutateur de charge électronique STELPD01
Le commutateur de charge électronique STELPD01 de STMicroelectronics est un commutateur d'alimentation électronique intégré pour les applications de protection de rail d'alimentation. Il peut détecter avec précision et réagir aux conditions de surintensité et de surtension. Lorsqu'une condition de surcharge se produit, le dispositif passe à l'état ouvert, déconnectant la charge de l'alimentation. Un MOSFET de puissance externe peut être piloté pour gérer la protection contre les pertes de puissance en cas de défaillance. En cas de surtension sur l'entrée, le dispositif régule la sortie à une valeur prédéfinie de 17,5 V.
Le verrouillage de sous-tension empêche le dysfonctionnement de la charge, empêchant le dispositif de fonctionner si la tension du rail est trop faible. Le STELPD01 de STMicroelectronics dispose d'une vitesse de balayage réglable à l'allumage, qui est utile pour maintenir le courant d'appel sous contrôle pendant le démarrage et les opérations permutables à chaud.
Caractéristiques
- Large plage de tension d'entrée de 4 V à 18 V
- Limite de surtension de sortie standard 17,5 V
- Tension maximale absolue de 23,5 V
- Courant continu maximal de 5 A
- Limite de courant réglable avec fonctionnalité de disjoncteur
- Protection thermique
- Verrouillage de sous-tension d'entrée
- Faible courant d'appel au démarrage
- FET de puissance 40 mΩ intégré
- Broche EN/défaut
- Vitesse de balayage réglable pour la tension de sortie
- Broche de commande de grille pour FET de blocage de courant inverse
- Verrouillage ou relance automatique
- Disponible en boîtier DFN10L (3 mm x 3 mm)
Applications
- Protection de branchement à chaud permutable à chaud
- Systèmes industriels
- Gestion VBUS pour les applications Type-C™ et USB PD

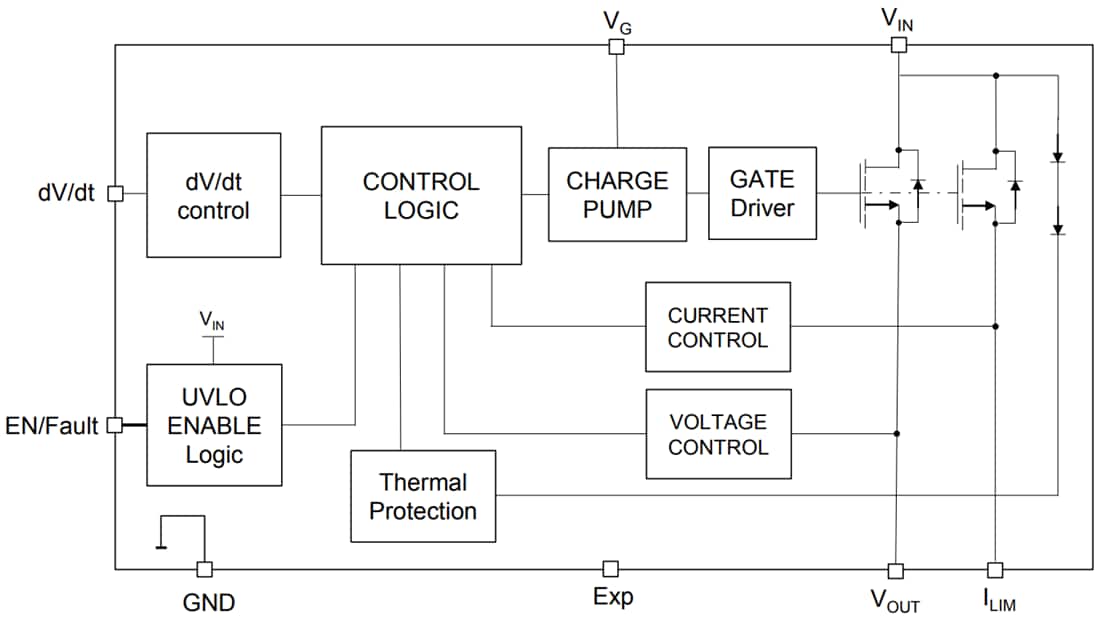

Schéma de principe
