STMicroelectronics Kit de découverte ST25DV64KC-DISCO pour le ST25DV64KC

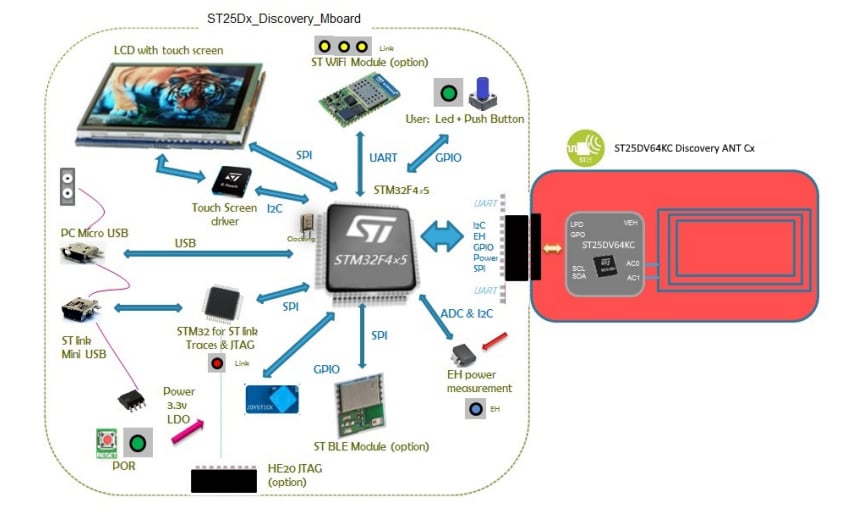

Le kit de découverte ST25DV64KC-DISCO de STMicroelectronics est basé sur l'étiquette NFC/RFID dynamique ST25DV64KC intégrée sur les cartes filles utilisant une antenne de classe 3 et 6 et un processeur STM32 pilotant une carte mère. Le kit de découverte dispose d'un logiciel dédié stocké dans la mémoire Flash.

L'étiquette NFC/RFID ST25DV64KC offre une interface double, intègre une EEPROM 64 kbits et fonctionne à partir d'une interface I²C, d'un lecteur RFID 13,56 MHz ou d'un téléphone NFC. L'interface I²C ST25DV64KC utilise une interface série à deux fils avec une ligne de données bidirectionnelle et une ligne d'horloge. L'interface série à deux fils I²C se comporte comme un esclave dans le protocole I²C. Le protocole RF est compatible avec l'interface d'étiquette sans contact ISO/CEI 15693 et NFC Forum de type 5. De plus, les cartes sont alimentées par des connecteurs USB.

Caractéristiques

Carte mère ST25DV-DISCOVERY
- Microcontrôleur 32 bits LQFP100 STM32F476VGT6, avec mémoire Flash de 1 Mo, SRAM de 192 + 4 Ko
- Écran couleur LCD (320 x 200 pixels)
- Pilote d'écran tactile
- LED de différentes couleurs (alimentation, utilisateur, ST link)
- Bouton-poussoir utilisateur
- Manette de sélection de menu
- Bouton de réinitialisation
- ST link embarqué pour la mise à niveau et le débogage du micrologiciel du microcontrôleur
- Mini USB ST link
- Micro USB utilisateur (connecteur USB micro ou mini pour l'alimentation de la carte)
- Cas d'utilisation de démonstration stockés en mémoire

Carte d'antenne C3 et FLEX-ST25DV64KC
Discovery ANT ST25DV64KC
- Antennes inductives 13,56 MHz de 50 mm x 40 mm et 25 mm x 20 mm gravées sur la carte de circuit imprimé
- Étiquette NFC / RFID dynamique ST25DV64KC
- Connecteur d'interface I²C
- Sortie de récupération d'énergie (VOUT) avec un circuit de filtrage de capacité de 10 nF
- GPO configurable
