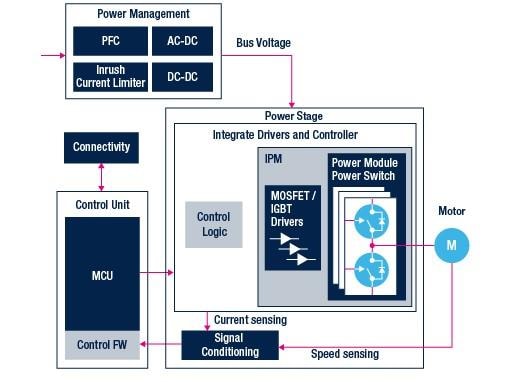

STMicroelectronics Solutions de commande moteur

Basse tension - 1,8 V jusqu’à 75 V

Les pilotes STSPIN pour moteurs CC brushless (BLDC) 3-phase STMicroelectronics comprennent des pilotes de puissance dans une configuration de pont triphasée et des solutions intégrées avec une logique de décodage intégrée pour les capteurs à effet Hall. Ils disposent également d’un contrôleur de courant PWM pour piloter de manière autonome un moteur BLDC via des commandes de mouvement provenant de l’hôte du moteur ou du système de contrôle de mouvement — un microcontrôleur, un DSP ou un FPGA. En plus de l’intégration du MOSFET de puissance et du circuit de pilotage associé, ils comprennent des caractéristiques de protection et de diagnostic pour les conditions de surchauffe, de surintensité et de sous-tension, ce qui donne des conceptions robustes et fiables. Disponibles dans une large sélection de boîtiers thermiquement améliorés, les CI pilotes moteur BLDC triphasé STSPIN fournissent une solution prête à l’emploi et optimisée pour les systèmes de commande de moteur et de mouvement dans une large plage de tensions et de courants nominaux et font partie du programme de longévité de 10 et 15 ans de STMicroelectronics.

Tension moyenne - jusqu’à 250 V

Le système en boîtier STSPIN32F025x est une solution extrêmement intégrée pour piloter des applications triphasées, aidant les concepteurs à réduire la surface de la carte de circuit imprimé et la nomenclature globale.

Il intègre un STM32F031x6x7 doté d’un CPU Arm® Cortex®-M0 32 bits et d’un triple pilote de grille à demi-pont 250 V, capable de piloter des MOSFET de puissance ou des IGBT à canal N.

Le MCU intégré permet de réaliser des FOC, sans capteur en 6 étapes et d’autres algorithmes de pilotage avancés, notamment la boucle de contrôle de la vitesse.

Haute tension - 600 V jusqu’à 1200 V

Le système en boîtier STSPIN32F060x est une solution extrêmement intégrée pour piloter des applications triphasées, aidant à réduire la surface de la carte de circuit imprimé et la nomenclature globale.

Il intègre un STM32F031x6x7 doté d’un CPU ARM 32 bits Cortex-M0 et d’un triple pilote de grille à demi-pont 600 V, capable de piloter des MOSFET de puissance ou des IGBT à canal N.

Le MCU intégré permet de réaliser des FOC, sans capteur en 6 étapes et d’autres algorithmes de pilotage avancés, notamment la boucle de contrôle de la vitesse.

Le portefeuille STPOWER de modules d’alimentation à haut rendement hautement intégrés pour des solutions flexibles, compactes et robustes de dizaines de watts à plusieurs kilowatts permet de réduire le temps et les efforts de conception. Il couvre une large gamme de classes de tension, de courants nominaux et de topologies afin que pratiquement toutes les applications concevables puissent bénéficier des performances, de l’efficacité et de la longévité remarquables que ces dispositifs offrent.
