STMicroelectronics EEPROM de bus I²C série 256 kbit M24256X-F
L'EEPROM de Bus I²C série 256 kbit M24256X-F STMicroelectronics fonctionne avec une tension d'alimentation comprise entre 1,65 V et 3,6 V, une fréquence d'horloge allant jusqu'à 1 MHz, sur une plage de température ambiante de -40 °C à +85 °C. L'EEPROM de Bus I²C série M24256X-F 256 kbit est organisée en 32K x 8 bits.
Le M24256X-F fournit une page de 64 octets, appelée page d'identification, sur laquelle sont stockés les paramètres d'application sensibles qui pourront être verrouillés de façon permanente (plus tard) en mode lecture seule. Un premier registre à 8 bits, appelé registre d'adresse de périphérique configurable (CDA), permet à l'utilisateur de configurer jusqu'à huit possibilités d'activation de l'adresse de puce par logiciel. Un second registre de 8 bits, appelé protection en écriture logicielle (SWP), autorise l'utilisateur à protéger l'écriture d'une pièce ou de l'ensemble de la matrice mémoire à l'aide d'un logiciel.
Caractéristiques
- Compatible avec les modes de bus I2C suivants :
- 1 MHz (Fast-mode Plus)
- 400 kHz (Fast-mode)
- 100 kHz (mode Standard)
- Réseau de mémoire
- 256 Kbits (32 Ko) d'EEPROM
- Taille de la page 64 octets
- Page d'identification supplémentaire
- Registre d'adresse de périphérique configurable
- Registre de protection d'écriture logicielle
- Tension d'alimentation simple : de 1,6 V à 3,6 V
- Plage de températures de fonctionnement : de -40 °C à +85 °C
- Temps de cycle d'écriture :
- Écriture octets en 5 ms
- Écriture page en 5 ms
- Modes de lecture aléatoire et séquentiel
- Protection ESD/verrouillage améliorée
- Plus de 4 millions de cycles d'écriture
- Rétention des données sur plus de 200 ans
- Boîtier
- WLCSP 4 billes (ECOPACK2)
- Plaquette non sciée (chaque matrice est testée)

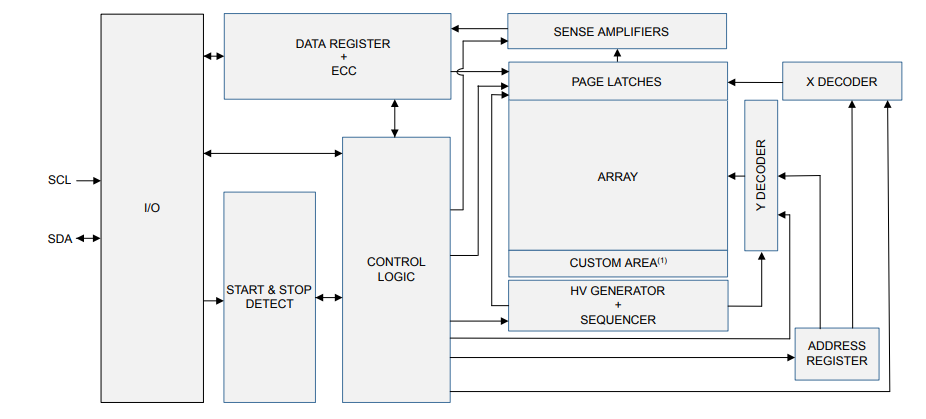

Schéma fonctionnel
