STMicroelectronics Module inertiel iNEMO LSM6DSO16IS
Le module inertiel LSM6DSO16IS iNEMO de STMicroelectronics est un système en boîtier qui augmente les performances à 0,59 mA en mode haute performance. Ce module inertiel intègre la catégorie de traitement de ST, l'unité de traitement de capteurs intelligents (ISPU), pour prendre en charge les applications en temps réel qui reposent sur les données des capteurs. L’ISPU est un noyau programmable haute performance et ultra-basse consommation qui peut exécuter des algorithmes de traitement de signal et d’IA en périphérie. Le module LSM6DSO16IS dispose d’une plage d’accélération complète de ±2 g/±4 g/±8 g/±16 g et d’une plage de vitesse angulaire de ±125 dps/±250 dps/±500 dps/±1000 dps/±2000 dps.
Le module LSM6DSO16IS dispose également d'interruptions programmables et d'un concentrateur de capteurs sur puce qui comprend jusqu'à 6 capteurs et une tension d'alimentation analogique de 1,71 V à 3,6 V avec une alimentation E/S indépendante (1,62 V). Ce module est conforme ECOPACK et RoHS et est disponible en boîtier LGA (Land Grid Array) en plastique. Les applications typiques incluent la détection de mouvements complexes, la reconnaissance de gestes, la reconnaissance et le suivi d'activité, les stylos intelligents, les jeux, les wearables et les montres connectées.
Caractéristiques
- Accéléromètre triaxial avec pleine échelle sélectionnable :
- ±2 g/±4 g/±8 g/±16 g
- Gyroscope triaxial avec pleine échelle sélectionnable :
- ±125 dps/±250 dps/±500 dps/±1 000 dps/±2 000 dps
- ISPU intégrée :
- Cœur programmable à ultra faible puissance et hautes performances
- Fonction de concentrateur de capteurs pour collecter efficacement les données à partir de capteurs externes supplémentaires (jusqu'à 4 capteurs externes)
- Interface série SPI/I2C
- Capteur de température intégré
- Empreinte compacte de 2,5 mm x 3 mm x 0,83 mm
- Conforme ECOPACK et RoHS
Caractéristiques techniques
- Basse consommation énergétique :
- 0,59 mA en mode haute performance, 0,46 mA en mode faible puissance (gyroscope + accéléromètre uniquement, ISPU non incluse)
- Faible bruit :
- 70 μg/√Hz en mode haute performance
- Tension d'alimentation analogique :
- 1,71 V à 3,6 V avec alimentation E/S indépendante (1,62 V)
- Plage de température de -40 °C à +85 °C
Applications
- Détection de mouvements complexes et reconnaissance de gestes
- Reconnaissance et suivi d'activités
- IdO et appareils connectés
- Wearables et montres connectées pour le sport et la santé personnelle
- Stylos intelligents, jeux et contrôleurs à distance
Vidéos

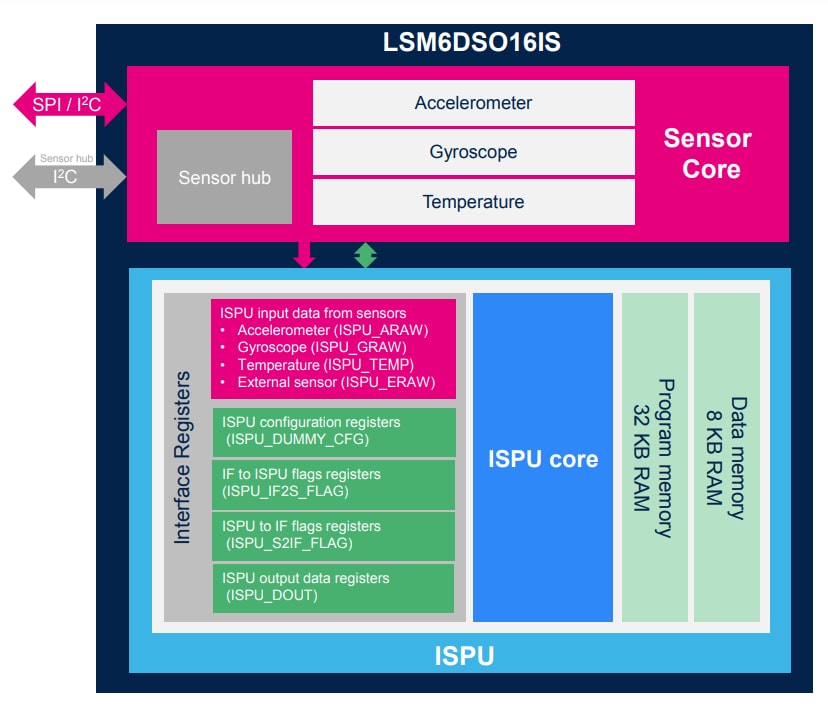

Schéma fonctionnel ISPU
