STMicroelectronics Carte d'évaluation EVALST-3PHISOSD
La carte d'évaluation EVALST-3PHISOSD de STMicroelectronics met en œuvre un compteur de courant triphasé complet avec des capteurs de courant de shunt économiques. La solution est basée sur le composant ISOSD61, un modulateur sigma-delta de deuxième ordre, isolé galvaniquement et monocanal, mesurant le courant pour chaque phase à travers un détecteur de courant de shunt. Les circuits de détection et la disposition du circuit imprimé sont optimisés pour maximiser le rapport signal-bruit pour une précision optimale.
L'ISOSD61 STMicroelectronics produit les flux de bits sigma-delta de courant et suréchantillonne le signal à l'aide d'une horloge (jusqu'à 15 MHz) distribuée synchronisée par le microcontrôleur. Le micrologiciel intégré à la solution exploite les filtres DFSDM du STM32F413RH pour convertir les trois flux de bits en données de courant 24 bits à un taux d'échantillonnage sélectionnable. Le micrologiciel met également en œuvre une communication de port COM virtuel pour accéder facilement aux paramètres internes pour lire les données et étalonner la carte.
Caractéristiques
- Trois canaux avec échantillons de courant décimés disponibles
- Communication via USB en mode port COM virtuel avec commandes shell
- Fréquence d'échantillonnage et largeur de bande de mesure sélectionnables
- Isolement galvanique de 6 kV entre les phases avec une distance d'isolement et un ligne de fuite de 8 mm
Ressources supplémentaires

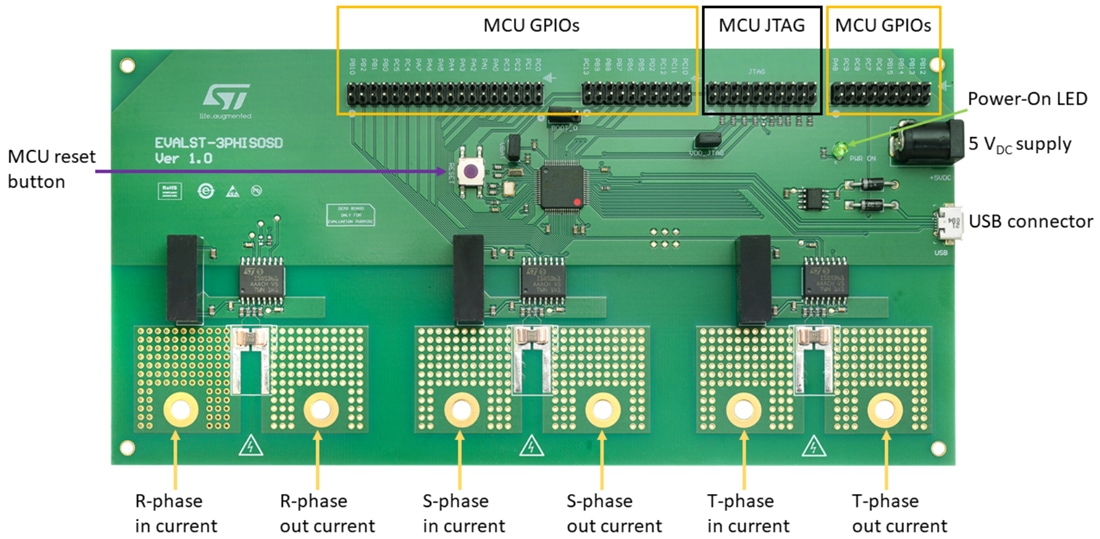

Descriptions des fonctions de la carte
Produit associé
STMicroelectronics Modulateurs Sigma-Delta ISOSD61
Basés sur la technologie de couplage de transformateur intégré.
