STMicroelectronics Contrôleur de dissipateur USB PD autonome STUSB4531
Le Contrôleur autonome USB PD de dissipateurs STUSB4531 de STMicroelectronics gère des dispositifs dissipateurs USB Type-C®. Basé sur la configuration PDO par défaut stockée dans une mémoire non volatile interne, le STUSB4531 implémente des algorithmes propriétaires pour négocier un contrat Power Delivery avec une source sans nécessiter de support logiciel (mode autorun), ce qui en fait un dispositif idéal pour le chargement automatique de profil haute puissance, notamment à partir d'un état de batterie morte.
Le STUSB4531 de STMicroelectronics met également en œuvre une interface simple (mode hybride) pour prendre en charge des applications complètes avec une couche logicielle externe légère.
Caractéristiques
- Jusqu’à cinq profils PDO de dissipateur (fixe, variable, PPS)
- Prise en charge de la configuration PDO statique ou dynamique
- Signalement du profil source
- Pile PD autonome
- Mode logiciel hybride
- Surveillance active de tensions VBUS
- Système intégré et chemin de décharge du câble
- Pilote intégré de portes de commutateurs VBUS (PMOS)
- Prise en charge de Vconn externe
- Protections entre courts-circuits et VBUS
- AMR = 28 V
- Plage de température de -40 °C jusqu'à +105 °C
- DES = 1 kV (CDM) / 4 kV (HBM)
- Certification
- USB Type-C® (rév. 2.4)
- Caractéristiques techniques d’alimentation USB (Rév. 3.2)
- TID : 13956
- Conformité UE : CEI 62680-1-3:2024/CEI 62680-1-2:2024
Applications
- Remplacement du micro-B USB et de la fiche cylindrique CC
- Applications alimentées par VBUS, par batteries et en externe
- Décodeurs, caméscopes, appareils photo, jeux, afficheurs et téléviseurs
- Internet des objets (IoT), drones, imprimantes et imprimantes 3D
- Accessoires informatiques et concentrateurs de données
- Accessoires et dispositifs alimentés par batterie
- Éclairage LED et industriel
- Soins de santé et dispositifs portables
- Tout dispositif de dissipateur de type C/PD

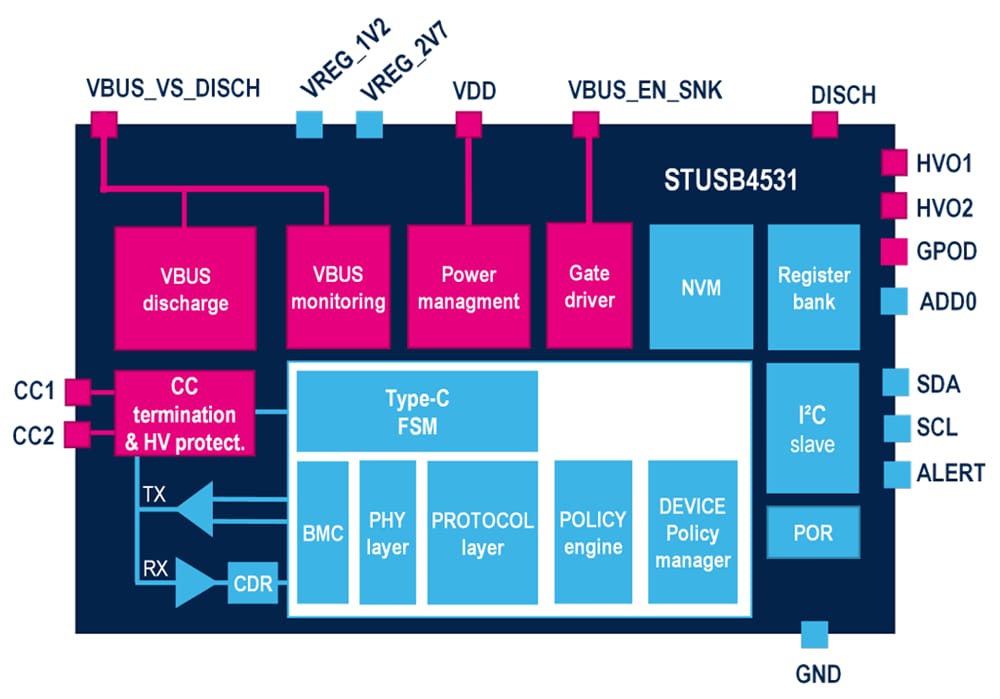

Schéma fonctionnel
Outils de développement
STMicroelectronics Conception de référence EVAL-SCS006V1
Pensée pour la migration rapide d'une fiche d'alimentation personnalisée ou d'un connecteur cylindrique CC à un connecteur USB Type-C®.
STMicroelectronics Carte d'évaluation EVAL-SCS007V1
Construite sur le STUSB4531, un dissipateur USB PD prêt à l’emploi.
