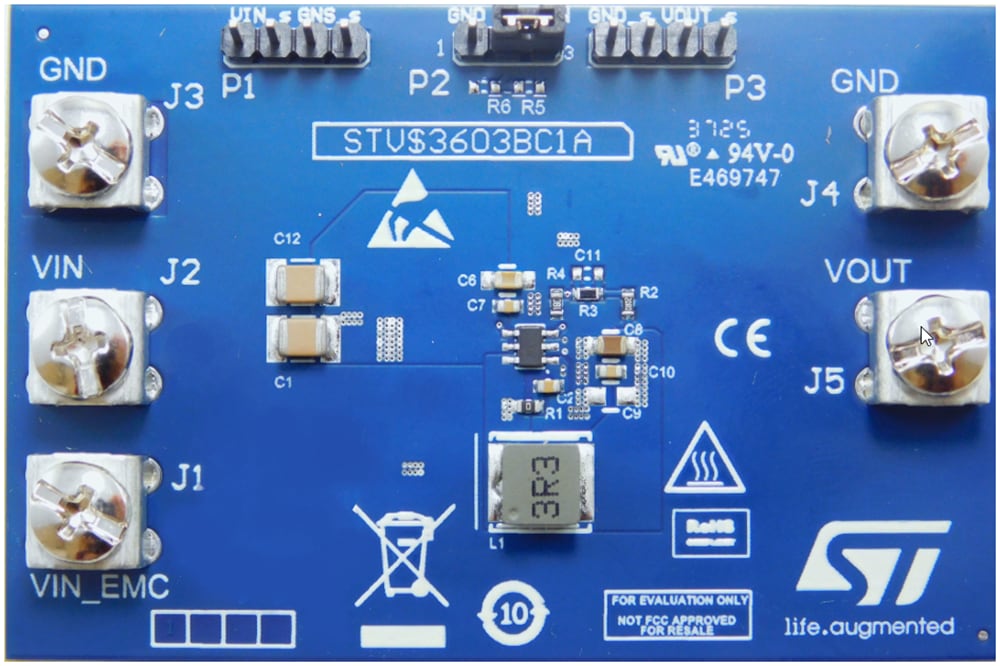

STMicroelectronics Carte d'évaluation STEVAL-3603BC1
La carte d'évaluation STEVAL-3603BC1 de STMicroelectronics démontre une conception de convertisseur intelligent capable de fournir un courant de sortie de 3 A à partir d'une entrée de 3,3 V à 36 V, avec une tension de sortie de 5,0 V. Le carte comprend le convertisseur Buck synchrone miniaturisé DCP3603 qui implémente un contrôle amélioré du courant de crête et des circuits de conception avancés pour minimiser le courant de repos.
La carte démontre comment une conversion à haut rendement peut être obtenue en utilisant uniquement le DCP3603, une inductance, deux petits condensateurs et deux résistances. La carte met en évidence les principaux avantages des applications rendus possibles par le DCP3603 de STMicroelectronics, notamment un haut rendement et une petite taille de PCB. Elle est idéale pour les solutions de conversion d'énergie dans les grands appareils, le comptage intelligent, la conversion de bus 24 V industrielle et les alimentations électriques à large Vin à usage général. Le dispositif utilisé sur cette carte est fourni dans le boîtier fin SOT-23-6L.
Caractéristiques
- Courant de repos à l'entrée de 85 µA
- Fréquence de commutation fixe de 1 MHz
- Plage de tension d'exploitation d'entrée de 3,3 V à 36 V
- Tension de sortie 5 V
- Redressement synchrone
- Réseau de compensation interne
- Contrôle du mode de courant de crête
- Activation de précision
- Conformité DEEE et RoHS (matériel uniquement)
Applications
- Gros appareils électroménagers
- Comptage intelligent
- Conversion de bus 12 V/24 V industrielle
Ressources supplémentaires
Configuration de carte
Convertisseurs Buck associés
STMicroelectronics Convertisseurs buck synchrones 3 A DCP3603
Un convertisseur buck synchrone à large plage de tension d'entrée, facile à utiliser, capable de gérer un courant de charge jusqu'à 3 A.
