STMicroelectronics Carte d'évaluation NUCLEO-WB09KE STM32WB09
La carte d'évaluation NUCLEO-WB09KE STM32WB09 de STMicroelectronics est une carte sans fil Bluetooth® basse consommation et ultra-faible puissance intégrant une radio puissante et ultra-faible puissance conforme à la spécification SIG Bluetooth basse consommation v5.4. La prise en charge de la connectivité Arduino® Uno V3 et les connecteurs ST Morpho permettent une extension facile des fonctionnalités de la plateforme de développement ouverte STM32 Nucleo de STMicroelectronics. Ces plateformes sont fournies avec un grand choix de blindages spécialisés.
Caractéristiques
- Microcontrôleur STM32WB09KE sans fil à ultra-faible puissance basé sur le cœur Arm® Cortex®-M0+, doté de 512 Ko de mémoire flash et de 64 Ko de SRAM dans un boîtier VFQFPN32
- Carte RF microcontrôleur (MCU) (MB2032)
- Émetteur-récepteur RF 2,4 GHz prenant en charge la spécification Bluetooth v5.4
- Antenne PCB intégrée
- Connecteurs carte
- USB Type-C™
- Connecteur d'extension Arduino Uno V3
- Embases morpho de ST pour un accès complet à toutes les E/S STM32
- Trois LED utilisateur
- Trois utilisateurs et un bouton-poussoir de réinitialisation
- Options d'alimentation électrique flexibles : ST-LINK, USB VBUS ou sources externes
- Débogueur/programmateur STLINK-V3EC embarqué avec capacité de ré-énumération USB (mémoire de masse, port COM virtuel et port de débogage)
- Bibliothèques de logiciels complètes et gratuites et exemples disponibles avec l'ensemble logiciel MCU STM32CubeWB0
- Prise en charge d'un grand choix d'environnements de développement intégrés (EDI)
Équipement nécessaire
- Prise en charge de plusieurs systèmes d'exploitation : Windows® 10, Linux® 64 bits ou macOS®
- Câble USB Type-A ou USB Type-C vers USB Type-C
Ressources
- Environnement de développement intégré (IDE) pour STM32
- Générateur de code d'initialisation STM32Cube
- Logiciel STM32CubeProgrammer pour tous les STM32
- Boîtier microcontrôleur (MCU) STM32Cube pour série STM32WB0
- Manuel d'utilisation : premiers pas avec les outils de développement logiciel de carte STM32 Nucleo
- Manuel d'utilisation : carte STM32WB09 Nucleo-64 (MB1801 et MB2032)
- Guide d'installation : STM32CubeIDE
- Guide d'installation : STM32CubeMX
- Guide d'installation : STM32CubeProgrammer
- Portfolio de cartes de développement STM32
- Dépliant : cartes STM32 Nucleo - Offre évolutive unifiée

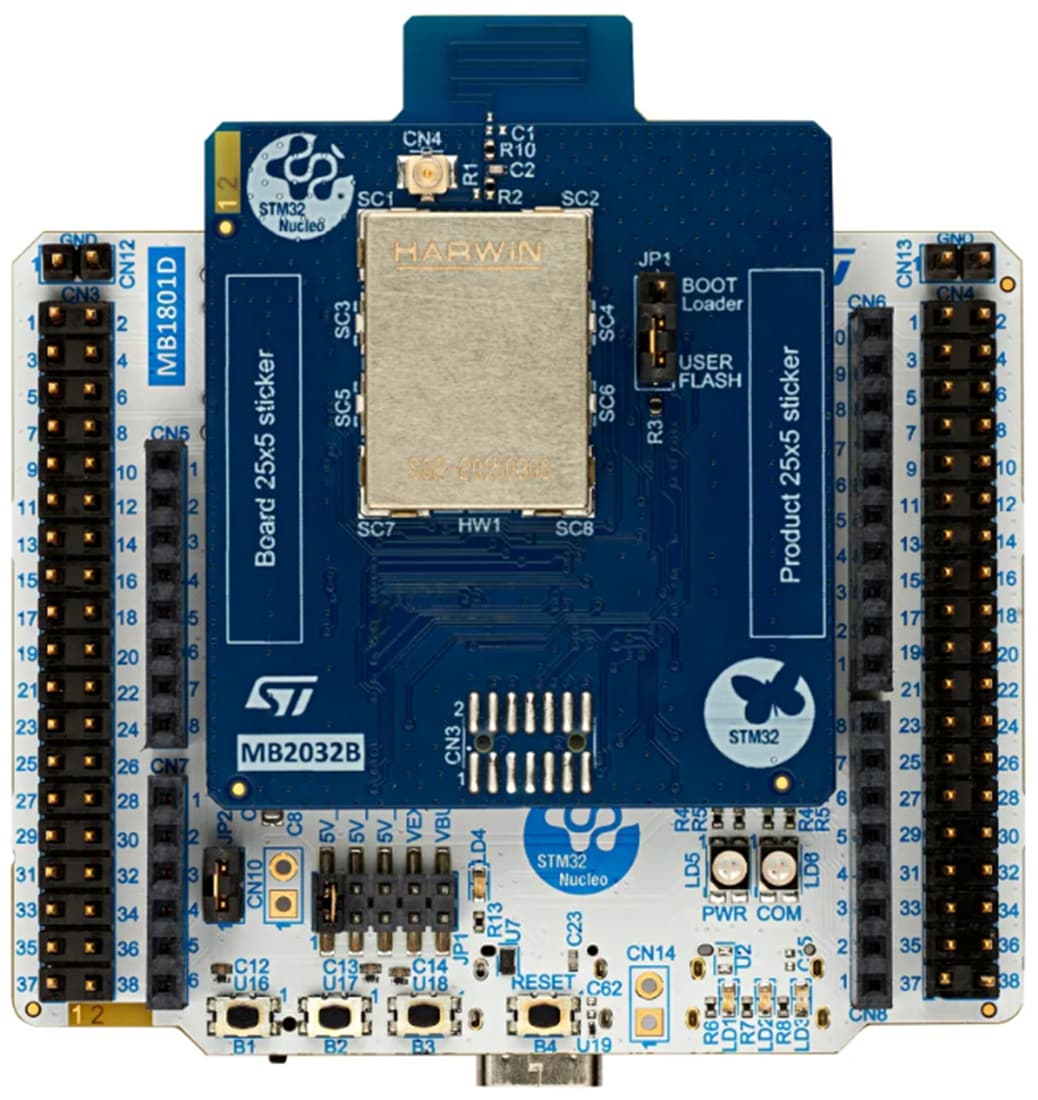

Disposition de la carte
Vidéos
Produit associé
STMicroelectronics Microcontrôleurs 32 bits BLUETOOTH ® basse consommation 5.4 STM32WB0x
Permet des performances sans fil fiables dans une conception compacte et économe en énergie.
Complétez votre conception
STMicroelectronics Standard Products
A broad range of drop-in replacements for general-purpose analog ICs, discretes, and serial EEPROMs.
Publié le: 2024-09-06
| Mis à jour le: 2025-08-26
