STMicroelectronics Régulateur à faible perte de niveau (LDQ40) 250 mA
Le régulateur à faible perte de niveau (LDQ40) 250 mA STMicroelectronics est un régulateur en tension de haute précision qui fournit 250 mA de courant. Il est disponible en boîtier SOT23 5 L, DFN 2x2 6 L pour optimiser le gain de place. Le dispositif est stabilisé avec un petit condensateur céramique en sortie. La faible perte, le faible courant de repos et la protection contre les courts-circuits rendent le LDQ40 adapté aux applications alimentées par batterie à faible puissance.
Une fonction d’activation de commande logique met le LDQ40 STMicroelectronics en mode arrêt, permettant une consommation totale de courant inférieure à 0,3 µA. Une protection thermique est également incluse.
Caractéristiques
- Homologué AEC-Q100 classe 1
- Plage de température de fonctionnement de -40 °C <>J <>
- Tension d'entrée de 3,3 V à 40 V
- Tension de relâchement (500 mV std à une charge de 250 mA)
- Faible courant à la terre (2 μA std sans charge)
- Tension de sortie de 1,8 V, 2,5 V, 3,3 V, et 5,0 V et ADJ de 1,2 V à 12 V
- Tolérance de tension de sortie de ±1,5 % en surchauffe, ±0,5 % à 25 °C
- Courant de sortie garanti de 250 mA
- Bonne alimentation pour les versions fixes
- Mise à l'arrêt électronique à contrôle logique
- Limite de courant interne
- Protection contre les courts-circuits
- Coupure thermique
- Fonction de décharge active de la sortie
- Options de boîtier
- SOT23-5L, DFN 2x2 6 L pour les applications industrielles
- Flancs mouillables DFN 2 mm x 2 mm 6 L pour la classe automobile
Applications
- Groupe motopropulseur VE
- Application connectée à la batterie toujours active
- Info-divertissement et groupes d’instruments
- ADAS

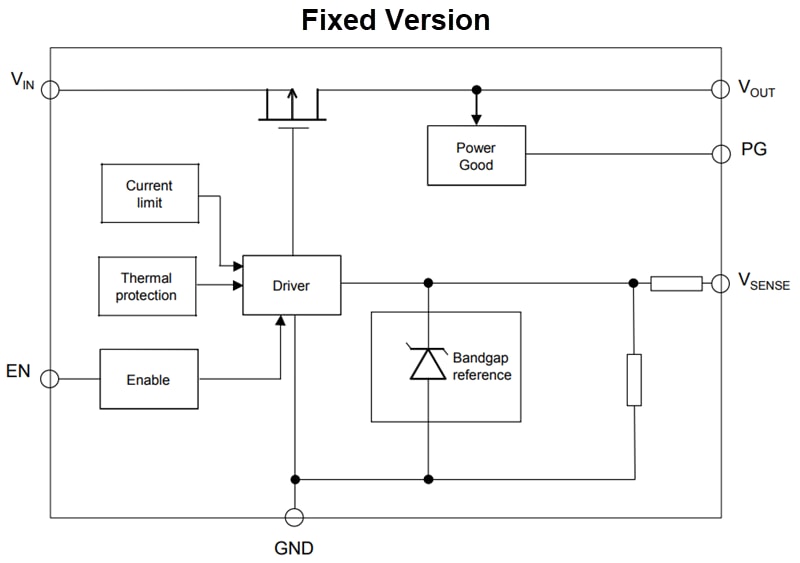

Schémas fonctionnels
