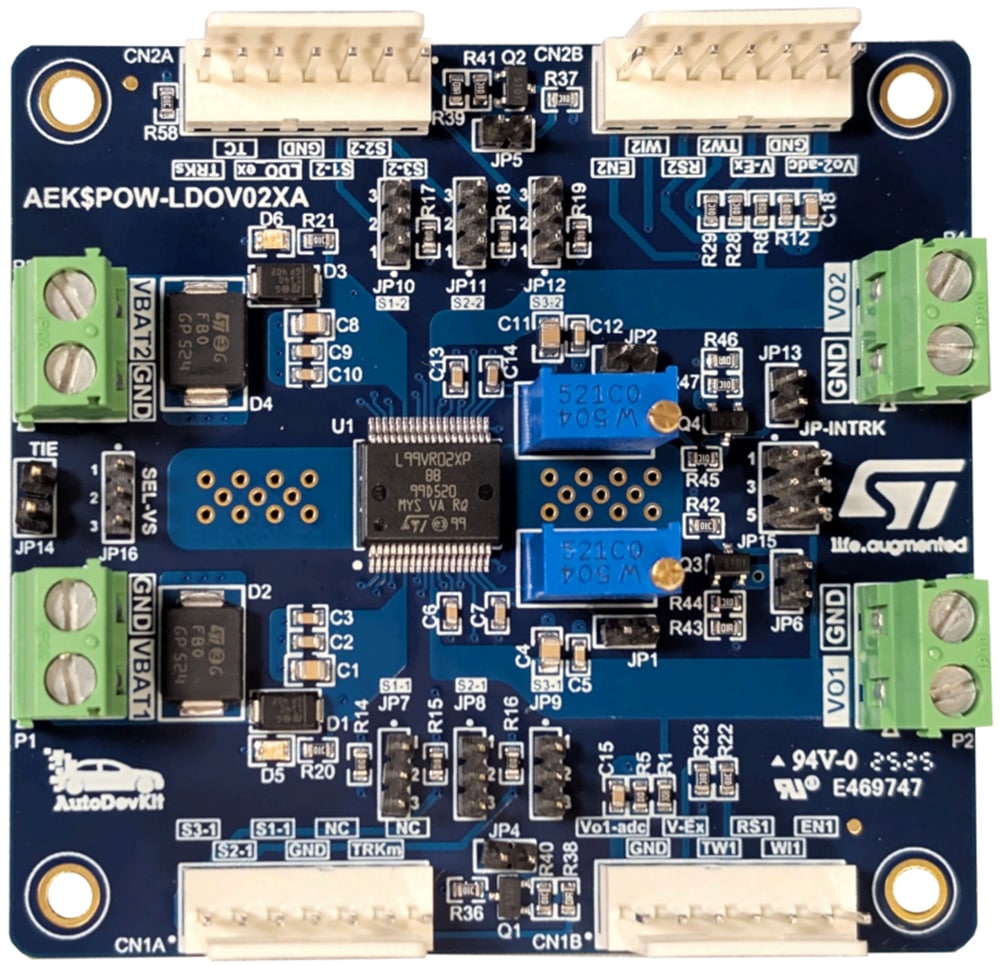

STMicroelectronics Carte d'évaluation de régulateur de tension AEK-POW-LDOV02X

Grâce à sa plage de température de fonctionnement (T_j = -40 °C à 175 °C), le dispositif est adapté aux applications électroniques avec des environnements à haute température et aux applications qui nécessitent des alimentations électriques stables (par exemple, les systèmes de navigation, les alimentations de microcontrôleurs, les systèmes audio, les pilotes d'affichage automobile, les capteurs, les processeurs d'infodivertissement et les systèmes de transmission).

Dans les systèmes automobiles les performances thermiques sont toujours une préoccupation essentielle pour les LDO à connexion directe à la batterie. Le LDO connecté à une batterie de voiture doit convertir la tension de la batterie en 5 V, 3,3 V, ou même en une tension inférieure pour alimenter un microcontrôleur (MCU), un bus CAN et d'autres dispositifs. Dans ces situations, la chute de tension sur le LDO peut être très élevée, et la dissipation d'énergie sur le LDO peut même dépasser 1 W pour un courant de charge de 100 mA. Un seul LDO n'est pas capable de gérer la dissipation d'énergie si le système demande plusieurs centaines de milliampères de courant.

L'AEK-POW-LDOV02X de STMicroelectronics répond à ce défi, grâce au régulateur de tension linéaire double L99VR02XP, qui atteint un courant de sortie plus élevé et répartit la consommation d'énergie sur plusieurs dispositifs. Le suivi automatique de tension LDO2 et l'arrêt de suivi de LDO1 ou d'une tension LDO externe constituent une solution précise pour les capteurs automobiles non embarqués et les modules non embarqués à faible courant, où l'alimentation électrique passe par un long câble depuis la carte principale.

Dans ces conditions, le long câble pourrait être endommagé, provoquant un court-circuit à la terre, un court-circuit à la batterie ou d'autres événements de défaut. Dans ces cas, le système doit mettre en œuvre un mécanisme pour protéger les composants embarqués contre les dommages. Pendant ce temps, la tolérance de suivi de la tension entre l'alimentation électrique des capteurs non embarqués et l'alimentation électrique du microcontrôleur (MCU)/CAN doit être maintenue au niveau le plus bas. Dans ce scénario, le LDO de suivi de tension représente la solution parfaite pour alimenter les charges externes, offrant des fonctionnalités de protection complètes et une tension de suivi de sortie ultra-précise.
