Silicon Labs Kit d’évaluation SLEVK1000A
Le kit d'évaluation SLEVK1000A de Silicon Labs est conçu pour évaluer et caractériser le CI de gestion de l'alimentation (PMIC) éco-énergétique EFP01 dans la configuration élévatrice simple. Ce kit est fourni avec une carte d'évaluation EFP0108 (BRD8100A) qui dispose d'un PMIC EFP0108 dans la configuration élévatrice à cellule unique. Le kit SLEVK1000A comprend un connecteur USB MicroB qui permet la connexion du BRD8100A à un ordinateur pour contrôler les paramètres du registre et lire les données. Ce kit permet d'écrire et de lire des registres via le microcontrôleur (MCU) hôte qui est intégré sur la carte et connecté à l'interface numérique EFP01.
Le kit SLEVK1000A intègre un débogueur JLink SEGGER intégré qui fournit au MCU hôte un port COM virtuel et des capacités de débogage sur le connecteur USB. La carte d'évaluation EFP0108 est prise en charge dans Simplicity Studio™ et les logiciels d'outil de configuration EFP.
Caractéristiques
- Évalue le PMIC EFP01 dans la configuration élévatrice à cellule unique
- Borniers fil à carte pour les connexions d'alimentation d'entrée et de sortie EFP0108
- Permet le contrôle de l'EFP à partir d'un ordinateur
- Offre des points d'essai pour un sondage facile
- Microcontrôleur (MCU) hôte avec deux boutons-poussoirs et trois LED
- Assistance logicielle :
- Studio Simplicity
- Outil de configuration EFP
Contenu du kit
- 1 carte d'évaluation EFP0108 (BRD8100A)
- 1 câble USB 2.0 AM vers Micro BM

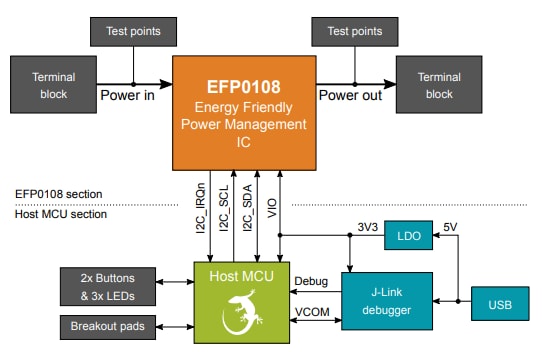

Schéma fonctionnel

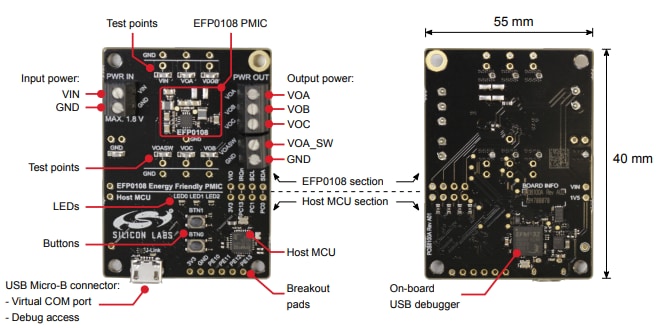

Présentation
PMIC associés
Silicon Labs PMIC éco-énergétiques EFP01
Haute efficacité, sorties multiples, flexible et délivrant une alimentation système complète pour les EFM32 et EFR32.
