Silicon Labs SoC sans fil Mighty Gecko EFR32MG22

Les SoC sans fil Mighty Gecko EFR32MG22 de Silicon Labs sont des appareils BLUETOOTH® low energy (LE) intégrés à la plate-forme Gecko série 2.   Les SoC EFR32MG22 de Silicon Labs offrent une consommation électrique ultra-faible (4,1 mA en TX à 0 dBm, 3,6 mA en RX) et un cœur Arm ® Cortex®-M33 haute performance (27 µA/MHz en mode actif, 1,2 µA en veille), prolongeant ainsi la durée de vie de la pile bouton jusqu’à 10 ans.  Parmi les applications cibles, on retrouve les nœuds à faible puissance maillés Bluetooth, les serrures de porte intelligentes, les dispositifs de santé et de remise en forme personnels, les étiquettes de suivi d’actifs, les balises et la navigation intérieure. Les SoC disposent de capacités d’angle d’arrivée Bluetooth (AoA) polyvalentes, d’angle de départ (AoD) et d’une précision de position inférieure à un mètre.

Caractéristiques

  • Système sur puce sans fil de faible puissance
    • ARM Cortex-M33 76,8 MHz 32 bits haute performance avec instructions DSP et unité à virgule flottante pour un traitement efficace du signal
    • Mémoire flash de programme jusqu’à 512 ko
    • Mémoire de données RAM jusqu’à 32 ko
    • Fonctionnement radio 2,4 GHz
  • Performances radio
    • Sensibilité de -106,7 dBm à 125 kbps en mode GFSK
    • Sensibilité de -98,9 dBm à 1 Mbit/s en mode GFSK
    • Sensibilité de -96,2 dBm à 2 Mbit/s en mode GFSK
    • Puissance TX jusqu’à +6 dBm
    • Courant de réception radio de 2,5 mA
    • Courant de transmission radio de 3,4 mA à une puissance de sortie de 0 dBm
    • Courant de transmission radio de 7,5 mA à une puissance de sortie de 6 dBm
  • Large sélection de périphériques MCU
    • Convertisseur analogique-numérique (ADC) 16 bits
    • Jusqu’à 26 broches E/S à usage général avec rétention de l’état de sortie et interruptions asynchrones
    • Contrôleur DMA à 8 canaux
    • Système réflexe périphérique (PRS) à 12 voies
    • 4 minuteur/compteur 16 bits avec 3 canaux de comparaison/capture/PWM
    • 1 minuteur/compteur 32 bits avec 3 canaux de comparaison/capture/PWM
    • Compteur en temps réel 32 bits
    • Minuteur basse consommation 24 bits pour la génération de sinusoïdes
    • 1 minuteurs Watchdog
    • 2 récepteur/émetteur synchrone universel/asynchrone (UART/SPI/SmartCard (ISO 7816)/IrDA/I2S)
    • 1 récepteur/émetteur asynchrone universel amélioré (EUART)
    • 2 interfaces I2C avec prise en charge SMBus
    • Interface de microphone numérique (PDM)
    • Oscillateur RC basse fréquence de précision pour remplacer le quartz de veille 32 kHz
    • RFSENSE avec mode OOK sélectif
    • Capteur de température de puce avec une précision de +/-1,5 °C après un étalonnage en un seul point
  • Faible consommation d'énergie du système
    • Courant de RX de 3,6 mA (1 Mb/s en mode GFSK)
    • Courant TX de 4,1 mA à une puissance en sortie de 0 dBm
    • Courant TX de 8,2 mA à une puissance en sortie de 6 dBm
    • 27 μA/MHz en mode actif (EM0) à 76,8 MHz
    • Courant de veille prolongée EM2 de 1,40 μA (rétention de RAM de 32 ko et RTC exécutés à partir de LFXO)
    • Courant de veille prolongée EM2 de 1,75 μA (rétention de RAM de 32 ko et RTC exécutés à partir d’un LFRCO de précision)
    • Courant EM4 de 0,17 μA
  • Format de modulation pris en charge
    • 2 (G)FSK avec mise en forme entièrement configurable
    • DSSS OQPSK
    • (G)MSK
  • Prise en charge de protocoles
    • Bluetooth Low Energy (Bluetooth 5.4)
    • Recherche de direction à l'aide de l'angle d'arrivée (AoA) et de l'angle de départ (AoD)
    • Nœud maillé Bluetooth à faible puissance (pièces 512 ko uniquement)
    • Propriétaire
  • Large plage de fonctionnement
    • Alimentation simple de 1,71 V à 3,8 V
    • -40°C à 125°C
  • Boîtiers
    • QFN40 de 5 mm × 5 mm × 0,85 mm (options certifiées AEC-Q100 disponibles)
    • QFN32 de 4 mm × 4 mm × 0,85 mm (options certifiées AEC-Q100 disponibles)
    • TQFN32 de 4 mm × 4 mm × 0,30 mm
  • Caractéristiques de sécurité BG22
    • Démarrage sécurisé avec racine de confiance et chargeur sécurisé (RTSL)
    • Accélération cryptographique matérielle pour AES128/256, SHA-1, SHA-2 (jusqu’à 256 bits), ECC (jusqu’à 256 bits), ECDSA et ECDH
    • Générateur de nombres réellement aléatoires (TRNG) conforme aux normes NIST SP800-90 et AIS-31
    • ARM TrustZone®
    • Débogage sécurisé avec verrouillage/déverrouillage

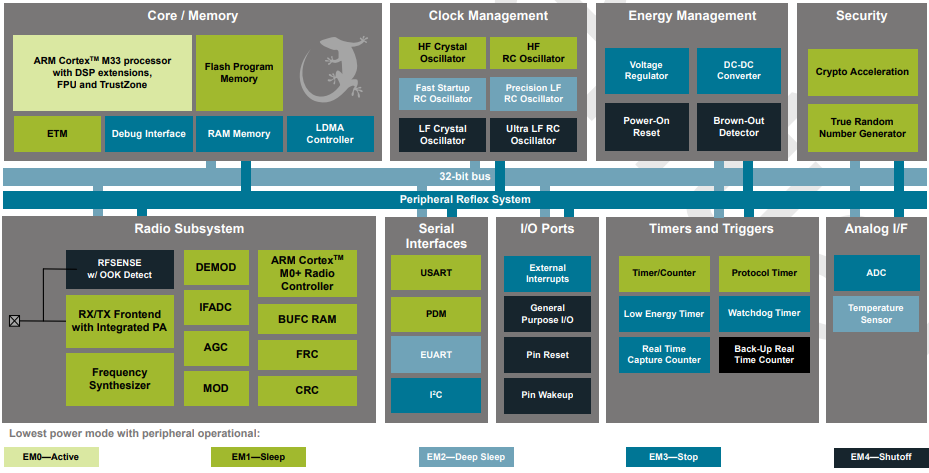

Schéma fonctionnel

Schéma de principe - Silicon Labs SoC sans fil Mighty Gecko EFR32MG22
