Silicon Labs Kit de développement xG24 pour SoC sans fil BLUETOOTH EFR32BG24
Le kit de développement xG24 de Silicon Labs pour SoC sans fil BLUETOOTH® EFR32BG24 est une plate-forme de développement compacte et riche en fonctionnalités conçue pour prendre en charge le système sur puce Gecko sans fil EFR32™. Le kit fournit une voie rapide pour développer et prototyper des produits IdO sans fil.
Le kit de développement xG24-DK2601B EFR32xG24 de Silicon Labs prend en charge une puissance de sortie pouvant atteindre +10 dBm et comprend la prise en charge du CAN 20 bits et d'autres caractéristiques clés telles que l'accélérateur matériel IA/ML du xG24.
Caractéristiques
- Antenne à puce en céramique 2,4 GHz
- Contrôle de puissance des périphériques embarqués pour un fonctionnement à ultra-faible puissance
- Capteur d'humidité relative et de température
- Capteur de lumière ambiante
- Capteur à effet Hall
- Capteur inertiel à 6 axes
- Microphones stéréo MEMS
- Capteur de pression
- Flash 32 Mb/s pour la programmation OTA et l'enregistrement des données
- LED RVB et deux boutons-poussoirs
- Référence de tension précise et connecteur U.FL dédié pour les mesures CAN
- Plaques démontables de 2,54 mm à 20 broches
- Connecteur Qwiic®
- Débogueur embarqué SEGGER J-Link
- Port COM virtuel
- Interface de traçage de paquets (PTI)
- Connecteur Simplicity miniature pour AEM et traçage de paquets utilisant le débogueur externe Silicon Labs
- Alimenté par USB ou pile bouton.
- Connecteur de batterie externe
Périphérique cible
• Système sur puce Gecko sans fil EFR32 (EFR32MG24B310F1536IM48-B)
• Radio 2,4 GHz hautes performances
• ARM® Cortex®-M33 32 bits avec fréquence de fonctionnement maximale 78 MHz
• 1 536 ko de flash et 256 ko de RAM
Contenu du kit
- 1 carte de kit de développement MG24 (BRD2601B)
- 1 câble USB Type-A vers micro-B
Caractéristiques matérielles
- SoC Gecko sans fil EFR32MG24 avec fréquence de fonctionnement de 78 MHz, mémoire Flash de 1 536 ko et RAM de 256 ko
- Antenne céramique 2,4 GHz pour transmission sans fil
- Capteur de température et d'humidité relative Si7021 Silicon Labs
- Capteur à effet Hall Si7210 de Silicon Labs
- Capteur inertiel à 6 axes ICM-20689 de TDK InvenSense
- Deux microphones MEMS CI-43434
- Capteur de pression barométrique BMP384 de Bosch Sensortec
- Capteur de lumière ambiante (VEML6035)
- Flash SPI 32 Mbit à ultra-faible puissance Macronix (MX25R3235F)
- LED RVB et deux boutons-poussoirs
- Connecteur U.FL et référence de tension externe précise pour les mesures CAN
- Signaux d'activation d'alimentation et commutateurs d'isolation pour un fonctionnement à ultra faible puissance
- Débogueur J-Link SEGGER intégré pour une programmation et un débogage facilités, comprenant un port COM virtuel USB et une interface de traçage de paquets (PTI)
- Mini connecteur Simplicity pour accéder au profilage énergétique et au débogage avancé du réseau sans fil
- Plaques démontables pour l'accès au GPIO et la connexion au matériel externe
- Connecteur Qwiic pour relier le matériel externe du système de connexion Qwiic
- Bouton de réinitialisation
- Commutation automatique entre la batterie et l'alimentation
- Support de pile bouton et connecteur de batterie externe CR2032
Produits associés
Silicon Labs SoC sans fil Bluetooth EFR32BG24
Conçu pour la connectivité sans fil utilisant le BLUETOOTH® basse consommation et le maillage BLUETOOTH.
Silicon Labs SoC sans fil multiprotocole série 2 EFR32MG24
Idéaux pour la connectivité sans fil IdO maillée utilisant les protocoles Matter, OpenThread et Zigbee.
Silicon Labs Kit d'exploration xG24
Une plateforme de développement et d'évaluation économique et compacte pour le SoC sans fil EFR32MG24.
Silicon Labs LE SoCs (Systèmes sur puce) BLUETOOTH® EFR32BG24L
Ces dispositifs sont idéaux pour la connectivité sans fil utilisant BLUETOOTH® Low énergie et Bluetooth mesh.
Kit associé
Silicon Labs Kit de développement de résonance de canal XG24-DK2606A
Prend en charge les produits qui utilisent la résonance de canal pour l'estimation de la distance via une connexion BLUETOOTH® LE.
Silicon Labs Kit d'exploration xG24
Une plateforme de développement et d'évaluation économique et compacte pour le SoC sans fil EFR32MG24.
Topologie
Architecture d’alimentation

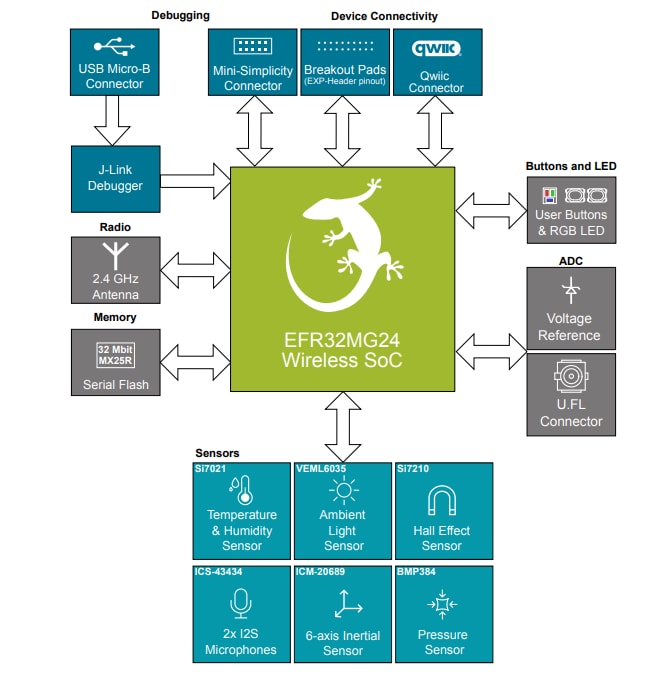

Schéma fonctionnel
