Sierra Wireless / Semtech EM8695 Module RedCap 5 G
Le module RedCap Sierra Wireless / Semtech EM8695 5 G est basé sur le processeur de bande de base SDX35 de Qualcomm. Ce module M.2 compatible FirstNet prend en charge les bandes NR 5 G, les bandes LTE 29 et une interface USB 2.0 avec des performances de liaison montante améliorées. Le module EM8695 est conforme aux performances radio 3GPP version 17 sub-6 et 3GPP version 16 LTE. Ce module intègre des fonctions de démarrage sécurisé et de débogage sécurisé pour améliorer la sécurité de l'appareil. Le module EM8695 comprend deux interfaces principales, notamment le connecteur d'entrée/sortie hôte et les ports RF. Le connecteur d'entrée/sortie hôte fournit des broches pour la communication série, l'alimentation et le contrôle. Ce module est utilisé dans les ultraportables, les ordinateurs portables, les tablettes et les applications M2M.

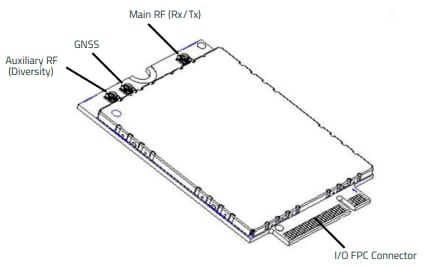

L'EM8695 comprend trois connecteurs RF pour une utilisation avec des antennes fournies par l'hôte. Le connecteur RF principal pour le chemin Tx/Rx, connecteur RF auxiliaire pour la diversité et connecteur RF GNSS pour le GNSS L1/L5 dédié.
Caractéristiques
- Interface USB
- Vitesse élevée USB 2.0 avec un maximum de 16 points de terminaison USB
- Prise en charge de l'état d'alimentation de l'appareil USB D0 et D2
- Interface réseau USB MBIM et QMI
- Pilote de capteur de localisation Windows, commandes AT GNSS et interface QMI
- Ensemble de commandes AT du modem (3GPP TS 27,007) et commandes AT étendues propriétaires de Sierra Wireless
- Port de surveillance des diagnostics (DM) qui génère des journaux de port série utilisés pour le débogage
- Interface composite USB configurable qui active/désactive des interfaces spécifiques via les commandes AT ou QMI
- 5 G sub-6 :
- Gammes de fréquences prises en charge par FR1
- Prend en charge NR SA 20 MHz 1CC
- Option autonome (SA) 2
- Version 17 RedCap :
- Partie de bande passante RedCap dédiée (BWP) avec NCD-SSB
- RACH avec BWP RedCap initial
- Schémas de modulation
- Liaison montante (UL) QPSK, 16 QAM, 64 QAM et 256 QAM
- QPSK, 16 QAM, 64 QAM et 256 QAM Downlink (DL)
- Segmentation de réseau
- LTE
- Récepteurs LTE avancés
- Acquisition de système et sélection de cellule de base
- Décodage PSS/SSS/MIB
- Décodage SIB1 à SIB16
- Procédures de sécurité NAS/AS
- Schémas de modulation
- QPSK, 16 QAM et 64 QAM Uplink (UL)
- QPSK, 16 QAM, 64 QAM et 256 QAM Downlink (DL)
- Rapports CQI/RI/PMI
- Paging en mode inactif et connecté
- Gestion des porteurs dédiés :
- Porteur dédié initié par le réseau
- Porteur dédié initié par l'UE
- Mobilité intra-LTE en mode connecté
- Mobilité intra-LTE en mode inactif
- Procédure de détachement
- Détachement initié par réseau avec rattachement requis
- Déconnexion initiée par le réseau suivie d'une libération de connexion
Applications
- Ultralivres
- Notebooks
- Tablettes tactiles
- Exigences M2M
