Semtech Diode TVS à faible capacité SVS03331P1RBQ
La diode TVS à faible capacité SVS03331P1RBQ de Semtech est spécialement conçue pour fournir une protection secondaire contre les surtensions et les décharges électrostatiques sur les antennes et les ports de données haut débit. La SVS03331P1RBQ, dans son boîtier DFN 2 pattes de 1,00 mm x 0,60 mm x 0,50 mm, utilise la technologie snap-back pour minimiser les tensions de limitation de l'appareil. Chaque dispositif protège une ligne haute vitesse fonctionnant à 3,3 V avec une capacité de 0,37 pF typique. Les propriétés DES sont mises en évidence par un haut voltage de protection DES selon la norme IEC 61000-4-2 (±30 kV au contact et ±30 kV en air) et une résistance dynamique extrêmement faible (0,22 Ω typique). Le SVS03331P1RBQ de Semtech est doté de connexions sans plomb et qualifié selon la norme AEC-Q101 pour les applications automobiles.
Caractéristiques
- Haute tension de résistance DES
- CEI 61000-4-2 (DES) - ±30 kV au contact, ±30 kV en air
- ISO 10605 (DES) - ±25 kV au contact, ±25 kV en air
- Petit boîtier DFN 2 pattes de 1,00 mm x 0,60 mm x 0,50 mm
- Protège une ligne
- Tension de limitation DES faible
- Tension de fonctionnement de 3,3 V
- Capacité minimale typique de 0,37 pF
- Faible courant de fuite
- Faible résistance dynamique
- Qualification AEC-Q101
- Technologie à avalanche au silicium à semi-conducteurs
Applications
- Antennes
- USB 3.0/USB 3.1/USB Type-C®
- Automobile
- Équipement industriel
Caractéristiques techniques
- Puissance d'impulsion maximale de pointe de 80 W
- Courant d'impulsion de crête maximum de 10 A
- Tension de blocage inverse maximum de 3,3 V
- Plage de tension de claquage inverse de 6 V à 11 V
- Courant de fuite inverse maximum de 50 nA, <5 na>
- Tension de limitation maximum de 8 V, 5,3 V typique
- Plage de tensions de limitation DES typique de 3,4 V à 6,0 V
- Résistance dynamique typique de 0,22 Ω
- Capacité de jonction maximale de 0,43 pF, 0,37 pF typique
- Plage de température de fonctionnement/jonction de -40 °C à +125 °C
Schéma fonctionnel

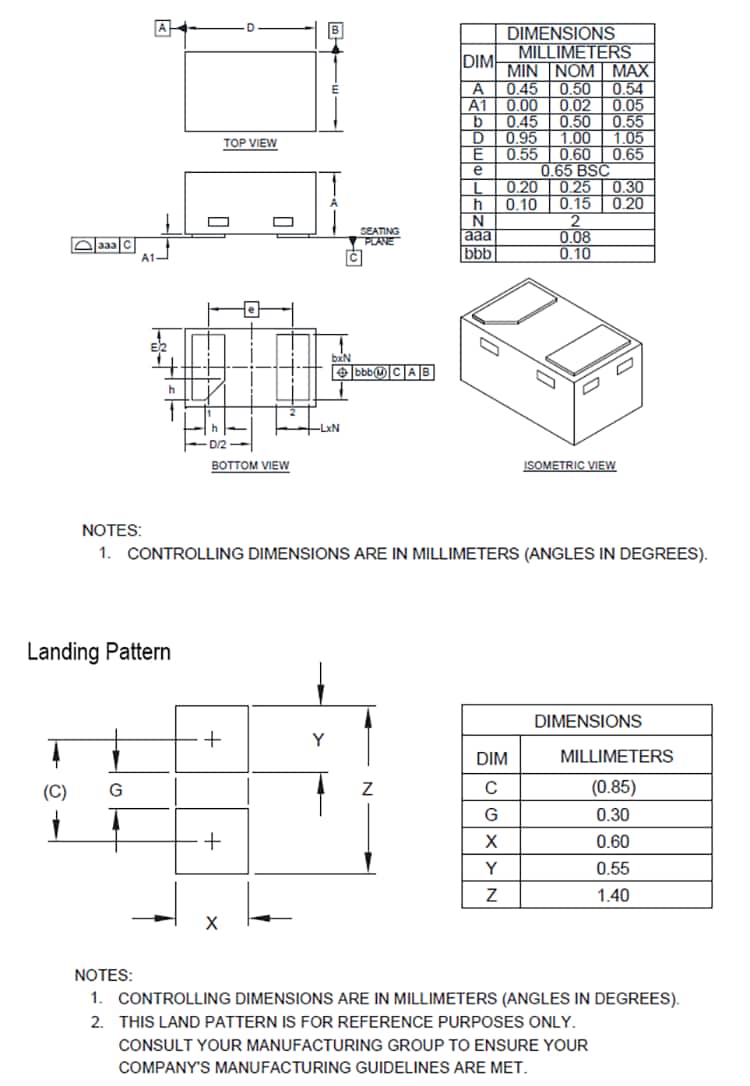

Dimensions
