Semtech CI de protection HotSwitch® HS2240P et HS2950P
Les CI de protection HotSwitch® HS2240P et HS2950P de Semtech sont conçus pour protéger contre diverses conditions de surcharge électrique (EOS), notamment la foudre, les décharges électrostatiques (DES), les courts-circuits et le courant d'appel. Les CI HotSwitch sont des commutateurs d'alimentation hautement intégrés connectés au rail d'alimentation principal pour activer ou désactiver une charge selon les besoins de l'application. Ces dispositifs détectent les surtensions électriques et fournissent une sécurité robuste au sous-système en aval en déconnectant la charge de la source d'alimentation.
Le HS2240P de Semtech est proposé dans un boîtier DFN-14 de 3,5 mm x 2,0 mm x 0,57 mm. Le HS2950P est proposé dans un boîtier DFN-12 de 3,0 mm x 3,0 mm x 0,55 mm. Les circuits intégrés HotSwitch compacts et hautement intégrés constituent des remplacements idéaux pour les fusibles conventionnels et autres dispositifs de protection, réduisant ainsi la nomenclature de la conception et les besoins globaux d'espace sur le PCB.
Caractéristiques
- HS2950P
- Plage de tension d'entrée de 2,7 V à 29 V
- Courant de sortie jusqu’à 5 A
- Faible 25 mΩ Ron
- Commutateur de charge intégré
- Protection réglable contre les surtensions
- Limitation de courant réglable
- Démarrage progressif réglable
- Décharge de sortie automatique
- Redémarrage automatique en cas de défaillance sauf OVP et UVL
- HS2240P
- Tension d'entrée de 2,7 V à 22 V
- Jusqu'à 3,1 A de courant de sortie CC
- Limite de courant fixe (typique) de 3,9 A
- Faible 40 mΩ Ron
- Capacité de surtension élevée
- CEI 6100-4-5 40 A (8/20 μs)
- CEI 610000-4-5 2 kV (1,2/50 μs)
- Protection réglable contre les surtensions et démarrage progressif
- Tension de serrage de surtension constante
Applications
- Télécommunications
- Équipements de réseaux
- Décodeurs
- Téléviseurs intelligents
- Lecteurs multimédia
- Produits grand public
- Équipement industriel
- Serveurs
- Vbus USB
Vidéos
Exemples d'application

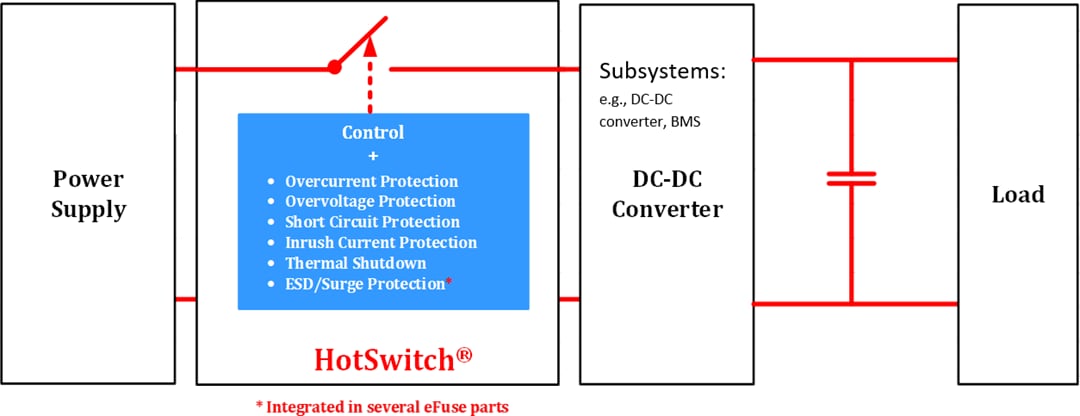

Schéma d'application
Publié le: 2022-10-03
| Mis à jour le: 2024-05-30
