STMicroelectronics Solution AVAS stéréo intégrée AEKD-STEREOAVAS

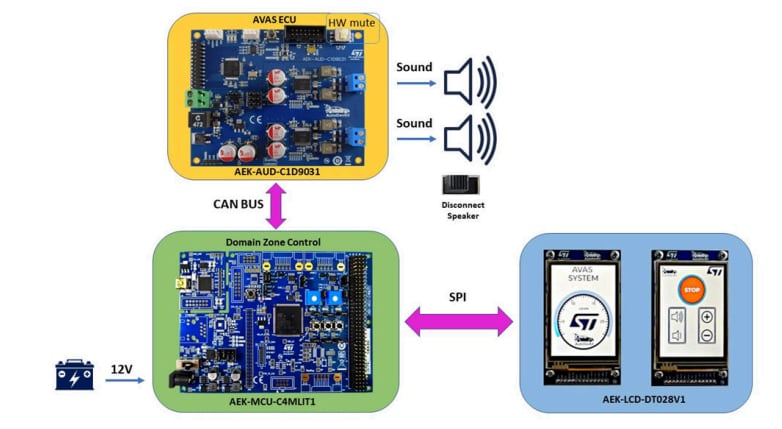

Le AEK-AUD-C1D9031 de STMicro communique avec l'AEK-MCU-C4MLIT1 via le protocole CAN, échangeant des commandes comme le démarrage/arrêt pour simuler les sons d’alerte dans les véhicules électriques. L’ECU AEK-AUD-C1D9031 reproduit le son via des amplificateurs audio de classe D intégrés connectés aux haut-parleurs. Deux cartes AEK-LCD-DT028V1 avec toucher résistif permettent à l’utilisateur d’interagir avec la démonstration. Le premier écran montre une simulation graphique des rpm du moteur électrique, tandis que le second permet de démarrer/arrêter la démonstration et de réguler le volume sonore et les rpm du moteur. Une fonction de sécurité du système vitale redéfinie dans la démonstration est la détection de charge ouverte dans un état de lecture ou de sourdine. Basculant le commutateur « Déconnexion du haut-parleur », le FDA903D intégré au AEK-AUDC1D9031 détecte la charge ouverte en lecture ou en sourdine, illuminant la LED bleue. Cette détection de charge ouverte dépend de l’amplitude sonore. Si la LED bleue ne s’allume pas, tournez le volume à l’aide du bouton dédié à l’écran tactile. En activant le bouton de sourdine matériel sur la carte AEK-AUD-C1D9031, une LED orange (D7) s’allume pour indiquer que le système est en état de sourdine matérielle.
