onsemi Vision des machines
onsemi vous propose la solution idéale pour les besoins de la vision industrielle avec une large gamme de capteurs d'image allant de VGA à 45 MP. Des solutions de détection intelligente, fondées sur des décennies d'expertise en imagerie et des processus de conception de pixels propriétaires, garantissent une qualité optimale et une capture d'image efficace. Spécialement conçues pour le marché de la vision industrielle, les gammes de capteurs d'image d'onsemi bénéficient d'une efficacité d'obturation globale et de fréquences d'images parmi les meilleures du marché, qui répondent et même surpassent les exigences des caméras modernes. Ces fonctionnalités avancées, associées à des composants système spécifiquement conçus pour les capteurs onsemi, permettent de créer des caméras d'inspection fiables qui produisent des images nettes et sans flou.

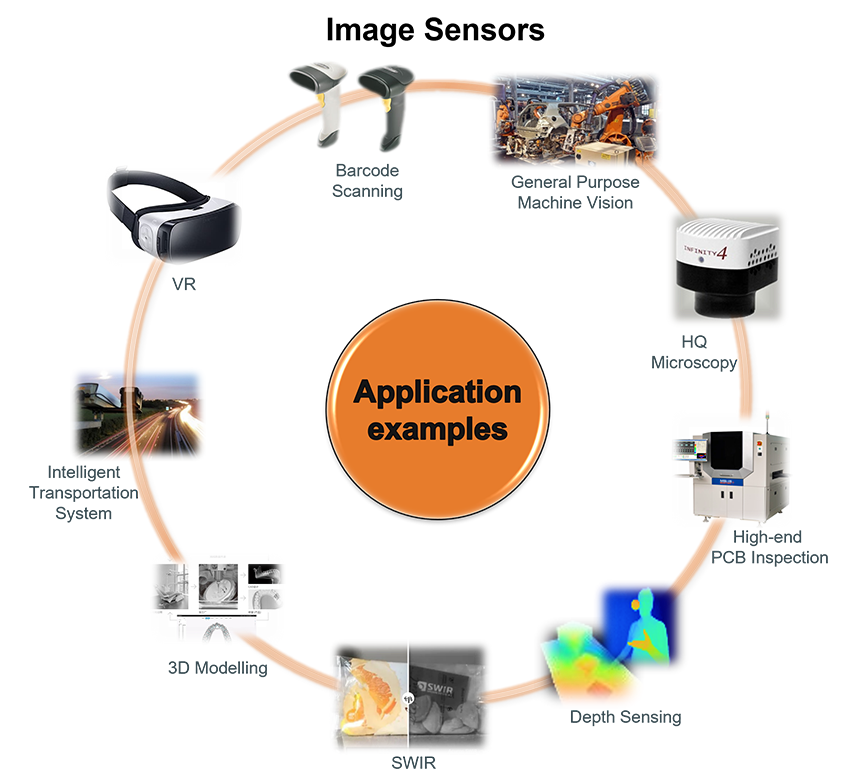

Applications
Solutions
- Systèmes de vision 2D (balayage de zone)
- Capturez des clichés 2D instantanés
- Peuvent fonctionner comme des systèmes à balayage linéaire qui reconstruisent des images 2D ligne par ligne
- Idéals pour des applications telles que le contrôle qualité en production, la reconnaissance d'objets et l'inspection de surfaces
- Systèmes de vision 3D
- Utilisent plusieurs capteurs installés à différents endroits pour capturer des données sous différents angles
- Permettent d'afficher des objets dans un espace 3D en combinant des capteurs d'image ou des capteurs de profondeur
- Idéals pour des applications telles que le guidage de robots, la modélisation 3D et l'inspection de surfaces complexes
- Systèmes de vision à champ spectral élargi (SWIR)
- Les capteurs infrarouges à ondes courtes d'onsemi peuvent capter des longueurs d'onde comprises entre 400 nm et 2100 nm
- Utilisés pour la détection dans des conditions de vision difficiles, par exemple pour l'acquisition d'images à travers des matériaux opaques

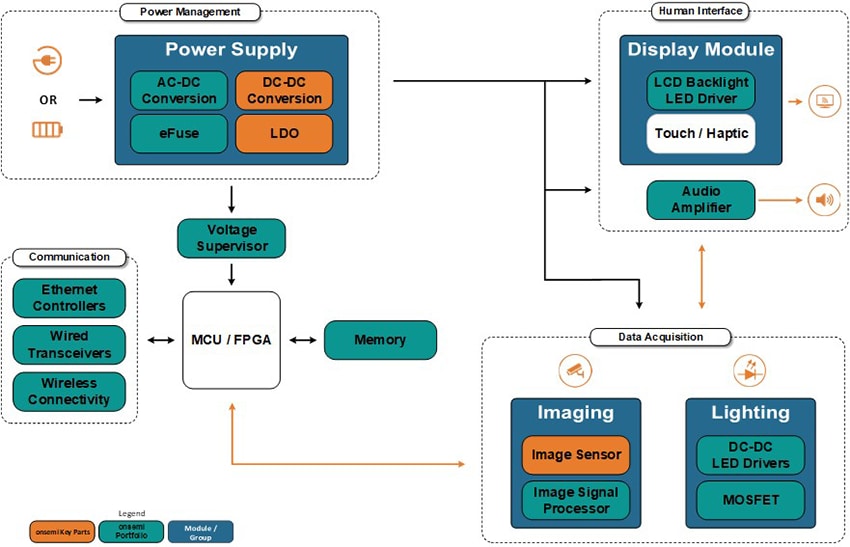

Schéma fonctionnel
Composants
- Alimentations électriques
- Conversion CA-CC
- Amplificateur d'erreur opto-isolé FOD2711A
- Commutateur d'alimentation intégrant la technologie mWSaver® avec MOSFET SJ 800 V pour SMPS hors ligne NCP11187A100PG
- Redresseur barrière Schottky à tranchées NRVTS15100PFST3G
- Redresseur 600V/3.0A ultra-rapide NRVUS360VBT3G
- Conversion CC-CC - Convertisseur Buck synchrone MLI, en mode tension, haute performance, 65V/6A FAN65004B
- Fusible électronique - Fusible électronique, 4 canaux, 60V/2.5A NIS3071MT4TWG
- LDO
- Régulateur LDO, 1 A, haute précision (0,7 %), réglable, faible bruit, PSRR élevé avec Power Good NCP59801CMLADJTCG
- Régulateur LDO, 0,5 A, haute précision (0,7 %), réglable, faible bruit, PSRR élevé avec Power Good NCP189CMTW120TAG
- Régulateur LDO pour circuits RF et analogiques, bruit ultra-faible et PSRR élevé NCP161ASN280T1G
- Régulateur LDO, 300 mA, tension de relâchement faible, bruit ultra-faible, PSRR élevé avec Power Good NCP164AMT180TAG
- Conversion CA-CC
- Imagerie
- Capteur d'image numérique CMOS 1/2,8" 2 MP avec obturateur global AR0235CSSM00SMKA0-CP2
- Capteur d'image numérique CMOS 1/8" 0,3 MP avec obturateur global ARX383CSSM00SMKA0-CR
- Processeur de signal d'image (ISP), 1 MP AP0101AT2L00XPGA0-DR
- Coprocesseur d'image avancé, boîtier 6,5 mm x 6,5 mm AP1302CSSL00SMGA0-DR
- Capteur d'image CMOS à obturateur global NOIX0SE020KB-GTI
- Capteur d'image CMOS à obturateur global NOIX0SE045KB-GTI
- Capteur d'image CMOS à obturateur global NOIX1SE016KB-LTI
- Éclairage
- MOSFET à grille blindée, canal N avec technologie PowerTrench®, 100V/16A/, 24 mΩ FDMS86104
- Pilote LED à 6 canaux avec interfaceI2 CAT3626HV4-GT2
- Module d'affichage - Pilote LED avec 32 niveaux de graduation et Rset CAT4004AHU2-GT3
- Interface humaine - Amplificateur de puissance audio à faible distorsion avec sortie différentielle et mode d'arrêt NCS2211DR2G
- Mémoire - EEPROM série, 32 ko,I2 CAT24C32C4CTR
- Interface
- Convertisseur/isolateur de tension à double alimentation 4 bits FXMAR2104UMX
- Contrôleur de réinitialisation de microprocesseur à 3 broches à très faible courant d'alimentation MAX809STRG
- Contrôleur CI MAC + PHY pour Ethernet industriel 10 Mb/s (conforme 802.3cg 10BASE-T1S) NCN26010XMNTXG
- Microcontrôleur (MCU) sans fil BLUETOOTH® 5.2 NCH-RSL15-512-101Q40-ACG
- Dispositif de protection contre les surtensions et les DES basse capacité SZNSP8814LMTWTAG
