Diodes Incorporated Tampon de sortance différentiel PI6C49S1504T
Le tampon de sortance différentiel PI6C49S1504T de Diodes Incorporated est un composant haute performance qui prend en charge une fréquence pouvant atteindre 1,5 GHz. Ce tampon est idéal pour les systèmes qui doivent distribuer des signaux d'horloge à faible gigue vers de multiples destinations. Le tampon PI6C49S1504T dispose de quatre sorties différentielles avec deux bancs, une norme de signalisation de sortie configurable par l'utilisateur LVDS/LVPECL/HCSL pour chaque banc et une prise en charge de la température industrielle. Ce tampon de sortance fonctionne sur une plage de température de stockage de -55 °C à 150 °C, une température de jonction maximale de 150 °C et un courant d'entrée élevé de 150 μA à l'état de test en entrée = VDD. Le tampon PI6C49S1504T dispose d'un composant « vert » totalement sans plomb et entièrement conforme à la directive RoHS, sans halogènes ni antimoine.
Caractéristiques
- 4 sorties différentielles avec 2 bancs
- Norme de signalisation de sortie configurable par l'utilisateur pour chaque banc : LVDS/LVPECL/HCSL
- Sortie de référence LVCMOS 200 MHz
- Fréquence de sortie jusqu'à 1,5 GHz pour les sorties différentielles
- Gigue de phase additive ultra faible :
- <0,03 ps standard (différentiel 156,25 MHz, plage d'intégration de 12 kHz à 20 MHz)
- Les entrées de référence sélectionnables prennent en charge soit asymétriques, différentielles et Xtal.
- Faible déviation : <40 ps entre les sorties au sein des bancs
- Tension d'alimentation entrée-sortie séparée pour le décalage de niveau
- Prise en charge de température industrielle
- Totalement sans plomb et conforme RoHS
- Composant « vert » sans halogènes ni antimoine
Caractéristiques techniques
- Plage de température de stockage de -55 °C à +150 °C
- Température de jonction de +150 °C
- Courant d'entrée élevé de 150 μA
- Tension d'alimentation de -0,5 V à 4,6 V
- Faible courant d'entrée de -150 µA
- Plage de température de fonctionnement ambiante de -40 °C à +85 °C
Applications
- Systèmes de mise en réseau, notamment les commutateurs et les routeurs
- Plateformes informatiques et télécoms basées sur fond de panier haute fréquence

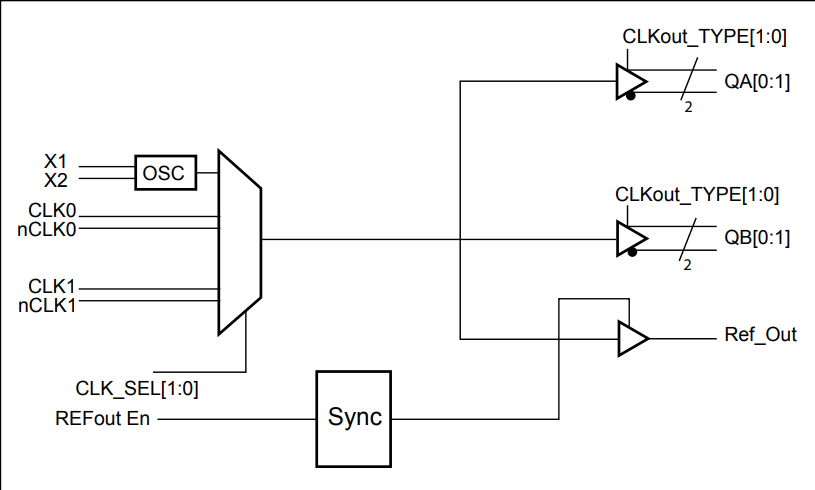

Schéma fonctionnel
