Samtec Connecteurs RF et faisceaux de câbles de précision
Les connecteurs RF de précision et faisceaux de câbles Samtec prennent en charge les technologies micro-ondes/ondes millimétriques. Les 50 connecteurs et faisceauxΩ disposent de bandes haute fréquence (CC jusqu’à 110 GHz) et fournissent une excellente répétabilité et un faible VSWR. Les connecteurs RF de précision et faisceaux de câbles Samtec offrent des résultats électriques et mécaniques précis et les performances nécessaires pour passer dans le spectre d’ondes millimétriques via 110GHZ.
Caractéristiques
- Connecteurs
- Bandes haute fréquence de 18 GHz à 110 GHz
- 1,0 mm à 110 GHz
- 2,40 mm et 1,85 mm sont interaccouplables
- 2,92 mm inter-accouplable selon d'autres normes industrielles (SMA)
- Ensembles de câbles
- Conception diélectrique air
- Faible ROS (VSWR) et affaiblissement d'insertion
- Interface robuste pour des performances constantes et fiables
- Adaptateurs entre séries et série disponibles

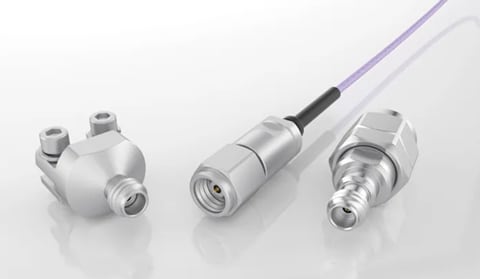

1mm
• Performance to 110GHz (W-band)
• Robust mechanical design and threaded coupling
• 50Ω impedance
• Ideal for high-performance test applications
• 0.047" low-loss flexible microwave cable assemblies (RF047-A series)
• Edge launch and solderless compression with narrow body for improved density (100-EL series)
• Cable connectors (PRF10 series)
• Between-series adaptors (1mm to 1.85mm: PRFBA series)
• RF torque wrenches available for easy installation/removal (CAT-RF-TRQ-03 series)
1,35 MM
• Afficher 1,35mm
• Jusqu’à 90 GHz
• Montage par compression, ligne à ruban ou microruban
• Lancement vertical sans soudures, remplaçable sur le terrain
• Disponible avec une bride à 2 trous
1,85 mm
• Afficher 1,85mm
• Jusqu’à 65 GHz
• Conception diélectrique à air pour faible VSWR et perte d’insertion
• Assemblages de câbles à ondes millimétriques à faible perte, disponibles sur câble de 0,047 po ou 0,086 po
• Connecteurs de câble et interconnexions au niveau de la carte à montage par compression disponibles
• Interaccouplables avec 2,40 mm
2,4 mm
• Afficher 2,40 mm
• Jusqu’à 50 GHz
• Conception diélectrique air pour faible VSWR et perte d’insertion
• Interface robuste pour des performances constantes et fiables
• Assemblages de câbles à ondes millimétriques à faible perte, disponibles sur câble 0,047", 0,085", 0.086" et Samtec
• Connecteurs de câble et interconnexions au niveau de la carte à montage par compression disponibles
• Interaccouplables avec 1,85 mm
2,92 mm
• Afficher 2,92 mm
• Jusqu’à 40 GHz
• Conception diélectrique à air pour faible VSWR et perte d’insertion
• Interface robuste pour des performances constantes et fiables
• Interaccouplables avec 3,50 mm et SMA
3,50 mm
• Afficher 3,50 mm
• Jusqu’à 34 GHz
• Conception diélectrique à air pour faible VSWR et perte d’insertion
• Interface robuste pour des performances constantes et fiables
• Interaccouplables avec 2,92 mm et SMA
• Connecteurs de câble et faisceaux de câbles haute performance disponibles

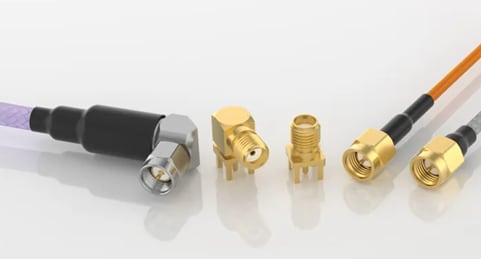

SMA to 26.5GHz
• Performance to 26.5GHz
• Robust mechanical design and threaded coupling
• 50Ω impedance
• Intermateable with 2.92mm and 3.50mm
• Nitrowave™ phase and amplitude stable high-performance microwave cable assemblies (LL043 series)
• 0.047", 0.086", 0.178", and 0.277" low-loss flexible microwave cable assemblies (RF047-A, RF086, RF180, and RF280 series)
• Through-hole, mixed-technology, surface mount, or edge mount soldered board connectors (SMA series)
• Cable connectors (PRF01 series)
• RF Torque Wrenches available for easy installation/removal (Stainless steel SMA: CAT-RF-TRQ-01 series, Brass SMA: CAT-RF-TRQ-02 series)
SMPM
• Afficher SMPM
• Jusqu’à 65 GHz
• Encombrement Miniature, 30 % plus petit que SMP
• Conception à clipser pour un couplage rapide et facile
• Détente complète ou alésage lisse pour diverses forces de rétention
• Adaptateur balle pour applications de couplage aveugle carte-à-carte
• Assemblages de câbles à ondes millimétriques à faible perte disponibles

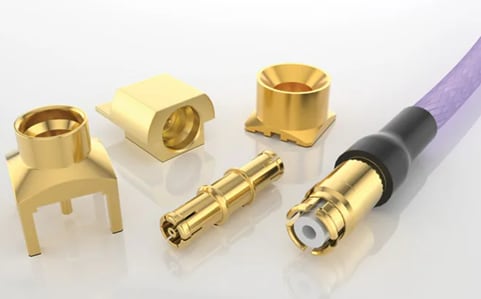

SMP
• Performance to 40GHz
• Push-on coupling for quick, easy mating and blind mate
• Compensates for misalignment in X and Y directions
• 50Ω impedance
• Board-to-board or cable-to-board mated sets
• Full detent, limited detent, smooth bore, or catcher’s mitt
• 0.047" and 0.086" low-loss flexible microwave cable assemblies (RF047-A, RF086, and RF23C series)
• Surface mount stub launch, mixed-technology with stub launch, edge mount, or through-hole (SMP series)
• In-series bullet adaptors (SMP-B series)
• Cable connectors (PRF00 series)
N Type and TNCA
• Performance to 18GHz
• Larger diameter, 0.178"and 0.277" cable assemblies for even lower loss over longer distances (RF180 and RF280)
• Cable connectors (N Type: PRF06 series, TNCA: PRF04 series)
• RF torque wrenches available for easy installation/removal (N Type: CAT-RF-TRQ-05, TNCA: CAT-RF-TRQ-04 series)

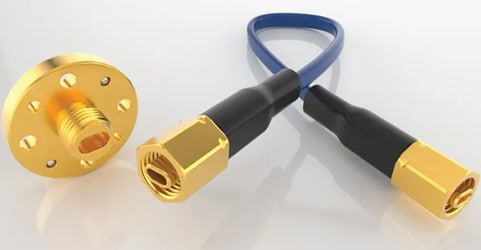

Flexible Micro Waveguide
• Performance: V-band (50GHz to 75GHz)
• Flexible cabled design with threaded coupling (WF15 series)
• Dynamically stable
• Near-zero loss performance
• Ultra-small form factor
• Adaptor: UG-385 to threaded waveguide jack (WGBA series)
