ROHM Semiconductor Diode de dispositif d'antiparasitage de tension transitoire RESD5U2MAFA
La diode de suppression de tension transitoire (TVS) RESD5U2MAFA de ROHM Semiconductor est un composant haute performance compact conçu pour protéger les composants électroniques sensibles contre les décharges électrostatiques (DES) et les pics de tension transitoire. Logée dans un boîtier DFN1006-3 ultra-petit (1,0 mm × 0,6 mm), la RESD5U2MAFA de ROHM est idéale pour les applications à espace restreint telles que les dispositifs portables, les écouteurs True Wireless Stereo (TWS) et l'électronique portable. La diode offre une protection DES robuste jusqu'à ±7,5 kV (CEI 61000-4-2) et présente une tension de serrage faible pour minimiser les contraintes sur les composants protégés. Avec une capacité faible de 7,5 pF (standard), cette diode prend en charge les lignes de signal haute vitesse sans dégrader l'intégrité de signal. Un temps de réponse rapide et un faible courant de fuite font de la RESD5U2MAFA un choix fiable pour protéger les interfaces, les connecteurs et autres points vulnérables dans les conceptions électroniques modernes.
Caractéristiques
- Boîtier ultra petit, monté en surface SOT-883 (DFN1006-3), 1,0 mm x 0,6 mm x 0,4 mm (LxlxP)
- protection 2-line
- Configuration A commune
- Capacité de 7,5 pF (standard)
- 3 bornes
- Structure planaire épitaxiale en silicium
- Capacité DES selon la norme IEC61000-4-2 - ± 7,5 kV air, ±7,5 kV contact
- Conforme RoHS
Applications
- Protection contre les surtensions
- Électronique portable
- Écouteurs TWS
- Dispositifs portables et électronique portable
- Lignes de signal haute vitesse
- Électronique grand public
- Dispositifs de l'Internet des objets (IoT)
- Modules de capteurs
Caractéristiques techniques
- Puissance maximale de crête Pulse de 25 W
- Courant d'impulsion de crête maximal de 2 A
- Tension de rupture maximale de 5 V
- Plage de tension de rupture de 6,47 V à 7,14 V
- Courant inverse maximal de 100 nA
- Tension de serrage standard de 12,5 V
- Température de jonction maximale de +150 °C

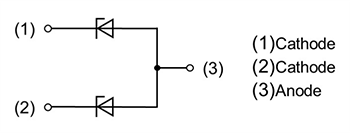

Circuit intérieur
Publié le: 2025-10-09
| Mis à jour le: 2025-10-16
