ROHM Semiconductor Carte d'évaluation BM3G107MUV-EVK-003
La carte d'évaluation BM3G107MUV-EVK-003 de ROHM Semiconductor est conçue pour évaluer et démontrer les capacités du CI à étage de puissance HEMT au GaN BM3G107MUV. La BM3G107MUV est dotée d'un pilote intégré et d'un circuit de protection. Ce CI à étage de puissance est conçu pour adapter les principaux contrôleurs existants afin de pouvoir également remplacer les commutateurs de puissance discrets traditionnels, tels que les super MOSFET de jonction. La carte d'évaluation BM3G107MUV-EVK-003 est dotée d'un courant de repos standard de 0,18 mA et d'une vitesse de balayage de 22 V/ns. Cette carte d'évaluation fonctionne dans la plage de température de -40°C à 105°C.
Caractéristiques techniques
- Plage de tension d'alimentation électrique de 6,83 V à 30 V
- Tension de drain de 650 V
- Courant de repos de 0,18 mA VDD
- Vitesse de balayage d'activation de 22 V/ns
- Plage de température de fonctionnement de -40 °C à 105 °C

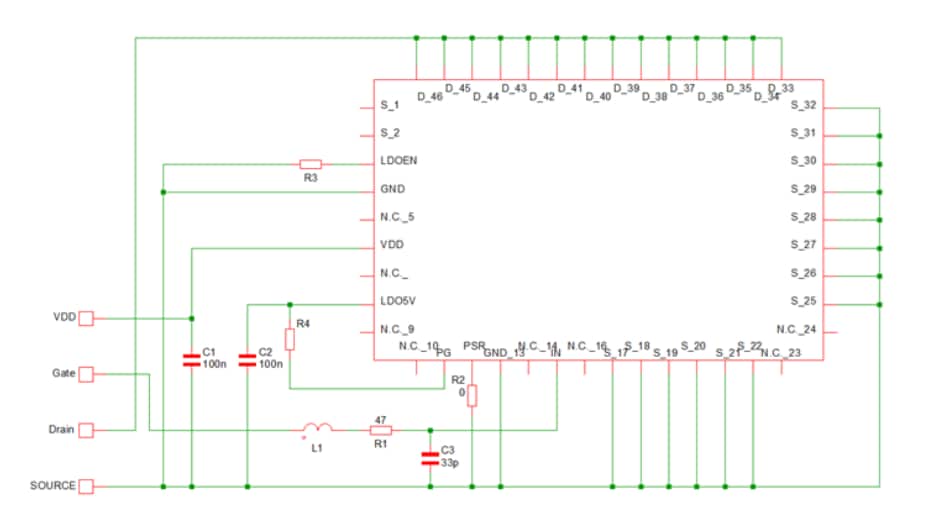

Schéma
