Renesas Electronics Kits d'évaluation RZ/G3S
Les kits d'évaluation RZ/G3S de Renesas Electronics sont dans le facteur de forme SMARC et conçus pour évaluer les fonctionnalités des microcontrôleurs (MCU) RZ/G3S. Les microcontrôleurs RZ/G3S réduisent considérablement la consommation d'énergie du microprocesseur grâce à une conception à domaines d'alimentation séparés. Ces microcontrôleurs prennent en charge PCIe. Ces kits d'évaluation RZ/G3S prennent en charge la connectivité sans fil 5G avec le PCI express et garantissent un transfert de données sécurisé sur le réseau IoT. Les kits d'évaluation RZ/G3S intègrent une gestion conjointe et pour la basse consommation, pour permettre une durée de vie de la batterie longue avec les dispositifs de l'Internet des objets (IoT). Ces kits d'évaluation RZ/G3S sont utilisés dans les dispositifs de gestion de flotte, les traceurs d'équipement, les compteurs intelligents et les passerelles des maisons connectées.
Caractéristiques
- Carte porteuse
- USB Type-C avec prise en charge USB-PD (plage d'entrée : 5V2A à 20V4A)
- Port pour carte Micro SD avec prise en charge des modes de transfert par défaut SDR104, UHS-I/SDRR50 à grande vitesse
- 4x interface hôte USB2.0, type A
- 1x interface OTG USB2.0, type micro AB
- 1x interface hôte USB3.2, type A
- 1x interface OTG USB3.2, type C
- Haut-parleur, écouteur, microphone, auxiliaire
- 2x interface Gigabit Ethernet prenant en charge un débit de données de 10/100/1000 Mb/s sur le connecteur RJ45
- Port à 4 voies PCIe
- Interface M.2 clé E
- Interface M.2 clé B et interface de carte SIM
- 2x interface CAN
- 2x interface UART pour le débogage (1 est micro-USB)
- 2x connecteur d’affichage LVDS/MIPI-DSI (prise en charge de MIPI-DSI vers HDMI sur le canal 0)
- Interface HDMI
- 2x connecteur de caméra MIPI CSI-2
- 3x connecteurs PMOD (SPI Type-2A, UART Type-3A et I2C Type-6A)
- Support de pile bouton
- Embase à broches GPIO
- Embase à broches GPIO pour M.2 clé B
- Moniteur de courant ISL28022FRZ pour l’alimentation électrique du module
- 190 mm x 130 mm, PCB à 8 couches
- Module SMARC
- RZ/G3S (R9A08G045S33GBG), 14 mm × 14 mm, pas de 0,5 mm, boîtier PBGA de 456 broches
- SDRAM LPDDR4 512Mx16 de 1 Go prenant en charge un débit de données allant jusqu’à 1600 MT/s
- Port pour carte Micro SD avec prise en charge des modes de transfert par défaut SDR104, UHS-I/SDRR50 à grande vitesse
- Flash eMMC de 64 Go avec prise en charge du mode de transfert HS200
- Port pour carte Micro SD avec prise en charge des modes de transfert par défaut à grande vitesse
- Mémoire flash quadruple SPI de 128 Mbits
- Prend en charge la connexion JTAG à 10 broches à partir d’un débogueur
- Prend en charge la connexion CAN pour 8 canaux
- Interface I3C
- 5x ISL28025 pour la surveillance du courant
- 2x émetteur-récepteur Gigabit Ethernet
- PMIC à 9 canaux (RAA215300)
- Générateur d’horloge à 6 canaux
- 82 mm x 80 mm, PCB à 6 couches
- Kit de type sécurisé disponible (RTK9845S37S01000BE)
Applications
- Dispositif de gestion de flotte
- suivi d’équipement ;
- Compteur intelligent
- Passerelle de maison intelligente
Contenu du kit
- Carte de module RZ/G3S SMARC
- Câble adaptateur JTAG série RZ SMARC
- Carte porteuse RZ/G3S SMARC II
- Câble USB Type-A vers Micro-B USB
- Sac d'accessoires
- Vis de machine
- Entretoise

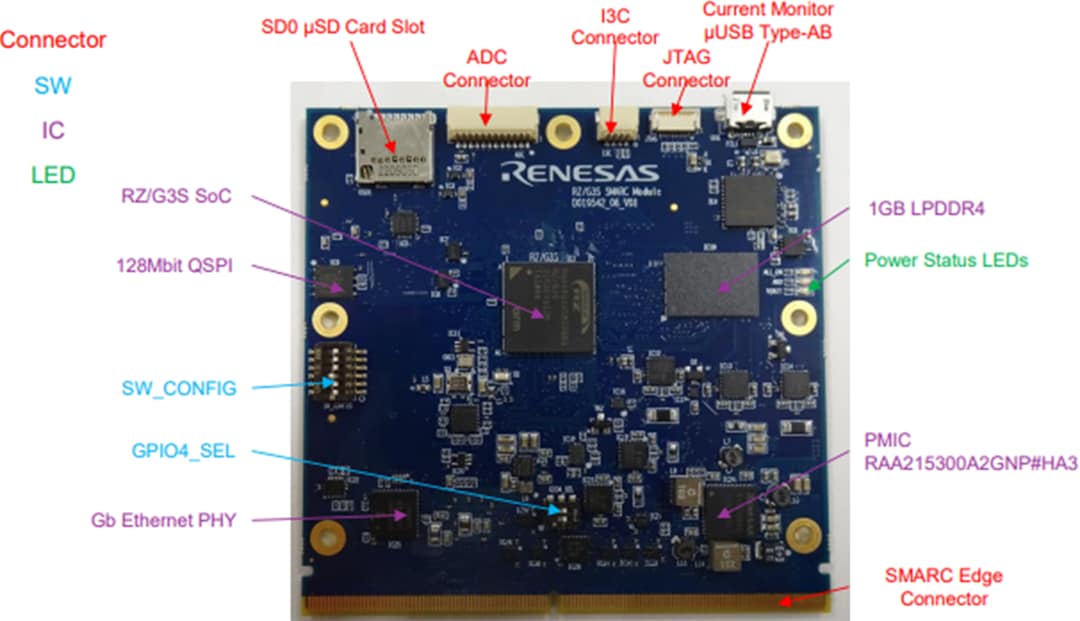

Disposition du module SMARC

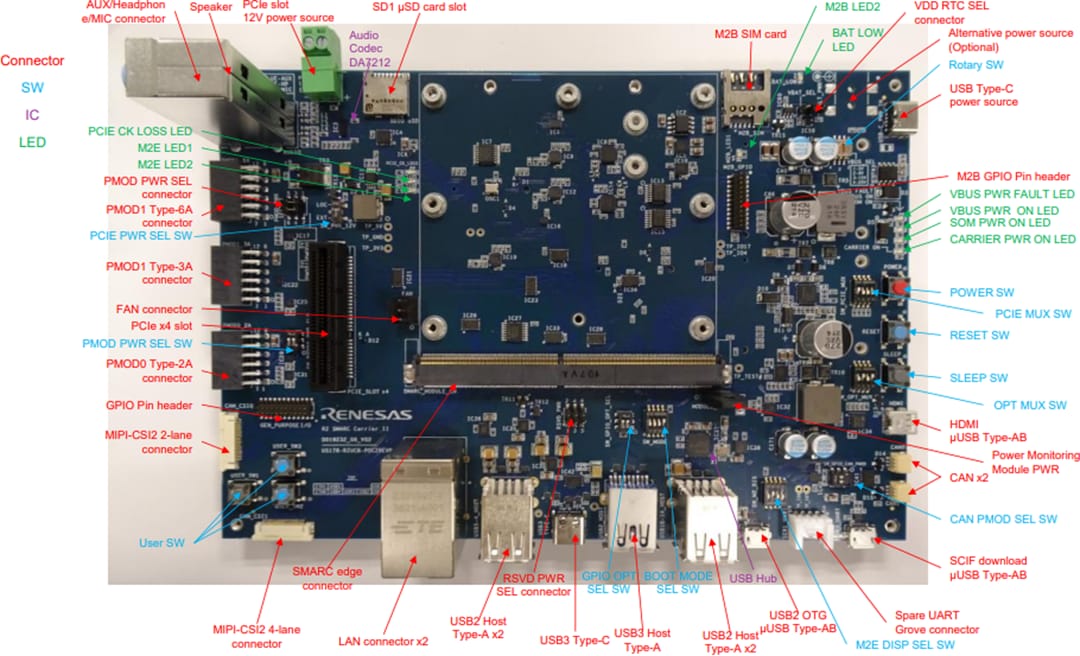

Disposition de la carte porteuse
