Renesas Electronics Microcontrôleurs 32 bits RX23T
Les microcontrôleurs 32 bits RX23T de Renesas Electronics sont conçus pour le contrôle d’un seul onduleur et fonctionnent sur une large plage de tensions allant de 2,7 V à 5,5 V. Les microcontrôleurs RX23T intègrent une unité de traitement à virgule flottante (FPU) qui permet une programmation facile des algorithmes de commande d’onduleur complexes. Cette facilité de programmation réduit considérablement le temps nécessaire au développement et à la maintenance des logiciels.
Aussi, le cœur RX200 réduit le courant consommé en mode veille logicielle (avec rétention de RAM) à une valeur minuscule de 0,45 μA. Utilisant une vaste plage de tensions comprises entre 2,7 V et 5,5 V, utile pour le contrôle de l'onduleur, les MCU RX23T sont hautement compatibles avec le groupe RX62T au niveau de la disposition des broches et du logiciel.
Les MCU 32 bits RX23T de Renesas Electronics sont disponibles sous la forme de packs LFQFP-48, LQFP-52, LFQFP-64.
Caractéristiques
- Cœur CPU RX 32 bits
- Fréquence de fonctionnement max. : 40 MHz
- Capable de supporter 65,6 DMIPS en fonctionnement à 40 MHz
- DSP amélioré : instructions 32 bits à accumulation multiple et 16 bits à soustraction multiple prises en charge
- FPU intégré : point flottant de précision simple 32 bits (conforme à la norme IEEE754)
- Diviseur (la plus rapide exécution des instructions prend deux cycles d'horloge CPU)
- Interruption rapide
- Architecture CISC Harvard avec pipeline en 5 étapes
- Instructions de longueur variable, code ultra-compact
- Circuit de débogage sur puce
- Unité de protection de la mémoire (MPU) prise en charge
- Conception et architecture basse consommation
- Fonctionnement à partir d'une seule alimentation comprise entre 2,7 V et 5,5 V
- Trois modes à faible consommation d'énergie
- Mémoire flash de code sur puce, aucun état d'attente
- Capacités de 128/64 Ko
- Programmation utilisateur embarquée ou hors carte
- SRAM sur puce, aucun état d'attente
- 12 Ko de SRAM
- DMA
- DTC : quatre modes de transfert
- Réinitialisation et gestion de l'alimentation
- Sept types de réinitialisation, y compris la réinitialisation à la mise sous tension (POR)
- Détection de basse tension (LVD) avec paramètres de tension
- Fonctions d'horloge
- Fréquence de l'oscillateur d'horloge principal de 1 à 20 MHz
- Fréquence d'entrée d'horloge externe jusqu'à 20 MHz
- Entrée de circuit PLL de 4 MHz à 12,5 MHz
- Oscillateur faible vitesse sur puce, oscillateur haut débit sur puce, oscillateur sur puce dédié pour IWDT
- Circuit de mesure de la précision de la fréquence d'horloge (CAC)
- Minuteur watchdog indépendant
- L'oscillateur sur puce 15 kHz produit un signal d'horloge dédié pour entraîner le fonctionnement IWDT
- Fonctions utiles pour la conformité CEI60730
- Fonctions d'assistance à la détection d'auto-diagnostic et de déconnexion pour le convertisseur A/N, circuit de mesure de précision de la fréquence d'horloge, minuteur watchdog indépendant, fonctions d'assistance au test RAM utilisant le DOC, etc.
- MPC
- Plusieurs emplacements peuvent être sélectionnés pour les broches E/S des fonctions périphériques
- Jusqu'à 4 canaux de communication
- SCI avec de nombreuses fonctions utiles (2 canaux) : mode asynchrone, mode synchrone horloge, mode interface carte intelligente, SPI simplifié, I2C simplifié et mode série étendu
- Transfert d’interface de bus I2C jusqu’à 400 kbps (un canal)
- RSPI capable de fournir une connexion haut débit (un canal)
- Jusqu'à 12 minuteurs à fonction élargie
- MTU3 16 bits : fonctionnement 40 MHz, capture d'entrée, comparaison de sortie, sortie PWM complémentaire triphasée, PWM complémentaire efficace CPU, mode de comptage de phase (six canaux)
- TMR 8 bits (4 canaux)
- Minuteurs de correspondance-comparaison 16 bits (4 canaux)
- Convertisseur A/N 12 bits : 10 canaux
- Circuit d'échantillonnage sur puce : 12 bits × jusqu'à 3 canaux
- Le temps d'échantillonnage peut être défini pour chaque canal
- Fonction d'auto-diagnostic et fonction d'assistance à la détection de la déconnexion d'entrée analogique (conforme à la norme CEI60730)
- CAN : trois circuits d'échantillonnage, registres de données doubles, comparateur (3 canaux)
- La fonction de protection d'écriture du registre peut protéger les valeurs dans les registres importants contre l'écrasement
- Jusqu'à 50 broches pour les ports E/S généraux
- Tolère le 5 V, drain ouvert, pull-up d’entrée
- Plage de température de fonctionnement
- de -40 à +85 °C
- de -40 à +105°C
Applications
- Industriel
- Automatismes bureautiques
- Appareils ménagers
Vidéos
Ressources supplémentaires
Produits associés
Renesas Electronics RX200 32-Bit Microcontrollers
32-bit MCUs designed to strike a balance between power efficiency and high performance.
Renesas Electronics RX 32-bit Microcontrollers
Features high-performance RXv1/RXv2 CPU core with good operation performance and power efficiency.
Outils de développement
Renesas Electronics Kit de démarrage RSK-RX23T
Le contenu du kit comprend un module LCD, un émulateur de débogage sur puce et un IDE.

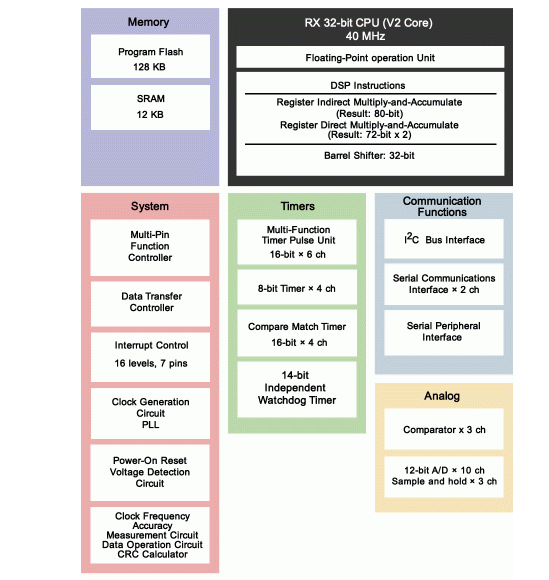

Schéma fonctionnel
