Renesas Electronics Générateur d’horloge RC22514A FemtoGear™ 2
Les générateurs d’horloge RC22514A FemtoClock™ 2 de Renesas Electronics sont développés pour être placés immédiatement à proximité d’un PHY, d’un commutateur, d’un ASIC ou d’un FPGA qui nécessite plusieurs horloges de référence avec des performances de gigue inférieures à 100 fs (maximum). Le RC22514A de Renesas peut fonctionner comme synthétiseur de fréquence pour générer localement l’horloge de référence ou comme DCO pour les applications de marge de fréquence ou d’horloge OTN, selon une source de référence de quartz interne. Le RC22514A de Renesas est un composant de la famille FemtoClock2 à hautes performances de Renesas.
Caractéristiques
- Gigue inférieure à 100 fs RMS maximum (10 kHz à 20 MHz)
- Le cœur PLL est constitué d’une PLL analogique à rétroaction fractionnée (APLL)
- Fonctionne à partir d’un quartz à 78,125 MHz intégré
- Fréquence APLL indépendante de la fréquence d’entrée/du cristal
- Fonctionne comme synthétiseur de fréquence ou oscillateur contrôlé numériquement (DCO)
- Le DCO a une granularité de réglage < 1ppb
- Prend en charge les I2C jusqu’à 1 MHz et les ports de processeur série SPI jusqu’à 20 MHz
- Peut se configurer automatiquement après réinitialisation via une mémoire OTP (One-Time Programmable) interne définie par le client avec jusqu’à 4 configurations différentes
- Sortie d'état programmable
- 4 sorties différentielles/8 sorties LVCMOS
- Toutes les fréquences de 10 MHz à 1 GHz (180 MHz pour le LVCMOS)
- Le tampon de sortie programmable prend en charge les standard HCSL (couplé CC), LVDS/LVPECL/CML (couplé CA) et 2x LVCMOS
- L’oscillation de sortie différentielle est sélectionnable de 400 mV à 800 mV
- Entrée d'activation de sortie avec effet programmable
- Boîtier 4 mm x 4 mm 28-VFQFPN
Applications
- Générateur d’horloge de référence pour PHY ou commutateurs 100/400 Gbps
- Référence d’horloge OTN réglable pour les mappages OTU3/OTU4
- Horloge de référence pour modules fibre optique programmable

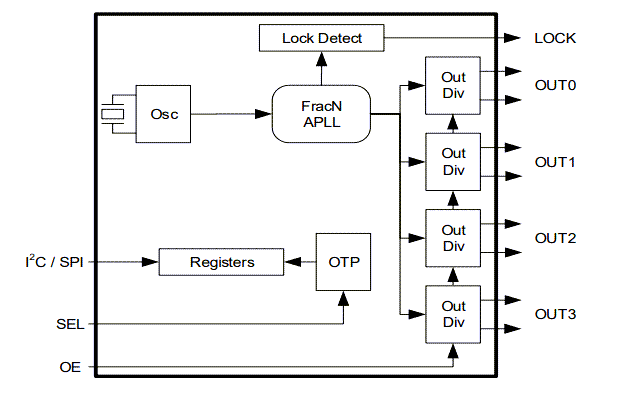

Schéma fonctionnel
Kit associé
Renesas Electronics Kit d’évaluation FemtoGear™ 2 RC32514A-EVK
Le kit est basé sur le RC32514A et le RC22514A.
Ressources supplémentaires
- Boîte à outils CI Renesas (RICBox)
- Modèles ECAD
- Sélection du meilleur dispositif pour les applications d’horloge de convertisseur
- Avantages d'une horloge en point d'utilisation pour l'optimisation de la gigue
- Conception à synchronisation plus rapide et test précis des performances avec utilitaire de mesure de gigue
