Renesas Electronics Microcontrôleurs (MCU) de contrôle de moteur d'entrée de gamme de 64 MHz RA2T1
Les microcontrôleurs (MCU) d’entrée de gamme RA2T1 64 MHz de Renesas Electronics font partie de la famille RA de microcontrôleurs 32 bits, conçus pour fournir des solutions de contrôle de moteur efficaces et rentables pour une large gamme d’applications. Construits autour du cœur Arm® Cortex®-M23, les microcontrôleurs (MCU) de la série RA2T1 fonctionnent jusqu'à 64 MHz et offrent jusqu’à 64 Ko de mémoire flash, ce qui les rend idéaux pour les tâches de contrôle en temps réel et à faible consommation d’énergie. Ces microcontrôleurs (MCU) sont optimisés pour la commande de moteurs brushless à courant continu (BLDC) et de moteurs synchrones à aimants permanents (PMSM). Ils intègrent des périphériques analogiques tels que des convertisseurs analogiques-numériques haute vitesse, des comparateurs et des minuteurs pour permettre un fonctionnement précis du moteur. Avec une large plage de tension d'exploitation (1,6 V à 5,5 V) et la prise en charge du progiciel Flexible Software Package (FSP) de Renesas, la série RA2T1 simplifie le développement et réduit le temps de mise sur le marché des applications entraînées par moteur dans les appareils domestiques, les outils électriques et les automatisation industrielle.
Caractéristiques
- Processus faible puissance de 110 nm
- Jusqu'à 64 MHz avec le cœur Cortex-M23
- Prise en charge de GPT qui peut générer des signaux MLI pour contrôler les moteurs BLDC
- Prise en charge du convertisseur A/N de 12 bits avec comparateur haute vitesse S/H à 3 canaux
- Identifiant unique pour répondre aux exigences de sécurité
- Les fonctions périphériques améliorées permettent diverses techniques de contrôle de moteur
- Petit boîtier et fonctions analogiques adaptés au contrôle de moteur permettant une réduction des dimensions
- Contrôle FOC, contrôle V/F et contrôle en 6 étapes réalisables
- Plage de tension d'exploitation de 1,6 V à 5,5 V
- Plage de température de fonctionnement de -40 °C à +125 °C
- Boîtiers allant de 24 broches HWQFN à 48 broches HWQFN/LQFP
Applications
- Ventilateurs (ventilateurs de serveur, ventilateurs de ventilation, ventilateurs de plafond, ventilateurs intégrés aux appareils électroménagers, etc.)
- Outils électriques (perceuses, visseuses à percussion, ponceuses, fraises, clés à chocs, tondeuses à gazon, etc.)
- Compresseurs (réfrigérateur, outil électrique, etc.)
- Autres appareils électroménagers
Ressources
Vidéos
Schéma fonctionnel

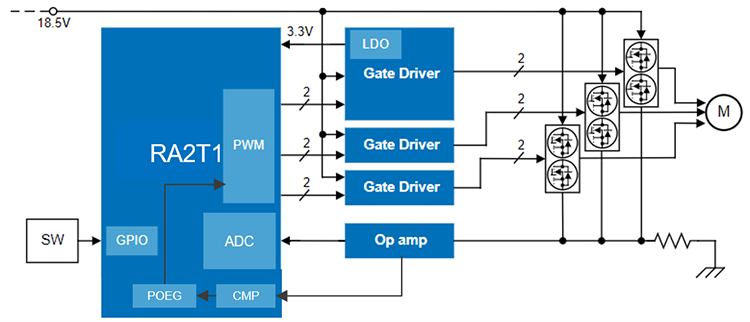

Schéma du circuit d'application
