Renesas Electronics Lecteur conforme au Forum NFC multi-protocole PTX130R
Le lecteur conforme au Forum NFC multiprotocole PTX130R de Renesas Electronics est hautement intégré pour la communication sans contact avec des paramètres de performance vitaux accrus tels que la puissance de sortie et la sensibilité RX (-80 dBc). Le PTX130R dispose d’une prise en charge native de l’environnement d’exploitation Android™. Ce composant est idéal pour ajouter une capacité de communication CCP aux systèmes informatiques embarqués construits autour d’un écran tactile.
Le lecteur conforme au Forum NFC multi-protocole PTX130R de Renesas fournit une architecture de contrôleur progressif modulaire qui met en œuvre des fonctionnalités CCP intégrées dans une solution de pile divisée. Cette solution permet d'exécuter des opérations critiques en termes de temps sur l’accélérateur matériel sur puce et le reste de la logique CCP se trouve dans le contrôleur hôte pour effectuer des applications pour les PDV, les lecteurs IoT et les appareils Android.
Caractéristiques
- Transmission de puissance efficace avec programmabilité numérique précise du porteur RF et de la forme de modulation
- Retrait du filtre CEM grâce au pilote de sortie sinusoïdal et à la connexion directe d’antenne (DiRAC)
- Sensibilité RX de -80 dBc avec portée dynamique complète grâce à la DiRAC
- SDK composé d'un microgiciel et logiciel intégrés dans une architecture à pile divisée avec une capacité de mise à jour du micrologiciel PTX130R sur le processeur hôte :
- Pile logicielle modulaire exécutée sur l’architecture hôte
- Microgiciel intégré exécuté sur le MCU sur puce pour les opérations critiques en termes de temps, prise en charge du SDK pour l’intégration Android™
- PLL N-fractionnaire pour prendre en charge toute fréquence d’horloge d’entrée de référence de 13,15 MHz à 52 MHz
- Détection de carte à faible puissance (LPCD)
- Conformité EMVCo® 3.0/3.1 PCD L1
- Mode lecture/écriture ISO/CEI 14443-A jusqu’à 848 kbit/s
- Mode lecture/écriture ISO/CEI 14443-B jusqu’à 848 kbit/s
- Mode lecture/écriture NFC Forum
- Prend en charge la lecture des étiquettes CCP de type 2, 3, 4A/4B et 5
- Mode lecture/écriture FeliCa 212 kbit/s et 424 kbit/s
- Mode lecture/écriture ISO/CEI 15693
- Initiateur passif NFC Forum P2P
- Mode émulation de carte CCP pour étiquette de type 4A (106 kbit/s)
- Détection de champ à faible puissance (LPFD)
- GPIO programmables
- Les interfaces hôtes prises en charge comprennent I2C, SPI, UART
Applications
- Ordinateurs à carte unique
- Systèmes IHM haute performance
- Appareils basés sur Android™
- PDV
- Authentification
- Protection de marque
- Lecteurs d’identité
- Lecteurs de cartes de transport public
- PDA

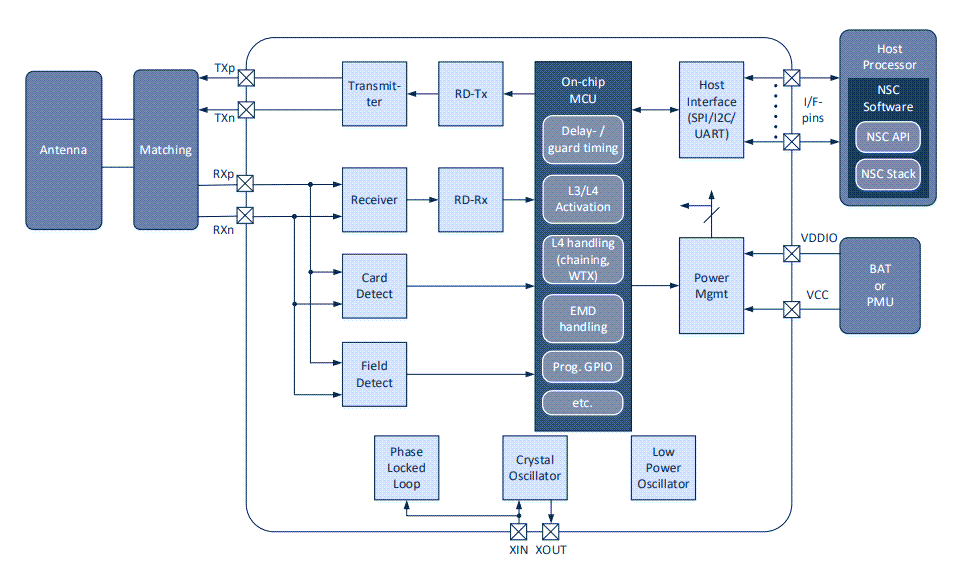

Schéma fonctionnel
