Renesas Electronics Pilote LED RGBWW DALI
Le pilote LED RGBWW DALI de Renesas Electronics offre une solution complète hautement intégrée pour piloter cinq bandes LED pour les lumières de couleur rouge, vert, bleu et blanc chaud/froid, avec jusqu'à 70 V et 700 mA chacun, ce qui se traduit par une puissance LED totale de 245 W. La tension de 70 V est amplifiée en interne à partir de l'entrée 24 VCC.
L'interface d'éclairage adressable numérique (DALI) s'étend pour les applications d'éclairage domestique et de bâtiment. La norme DALI 2.0 permet aux utilisateurs de contrôler jusqu'à 65 lampes individuelles ou 32 groupes de lampes. Cette configuration permet de configurer facilement des scènes de lumière de couleur complexes de plusieurs luminaires via DALI. La conception de référence de pilote LED RGBWW DALI de Renesas utilise des LED à efficacité énergétique, souvent disposées en bandes. Le RVB est préféré dans l'éclairage ambiant, mais une lumière blanche chaude/froide est nécessaire pour l'éclairage général.
La nomenclature (BOM) totale est encore réduite via le microcontrôleur Synergy S128, avec un périphérique dédié pour DALI 2.0. Le système fonctionne à partir de 24 VCC standard fournissant la meilleure solution d'alimentation de sa catégorie.
Caractéristiques
- Pilotes RGBWW pour jusqu'à cinq LED 70 V/700 mA = 245 W ~ 25 000 lumens
- Les interfaces riches comprennent l'interface DALI 2.0 (périphérique inclus dans le microcontrôleur (MCU) S128), l'interface RS-485 et l'adaptateur PMOD pour ajouter une connectivité sans fil (p. ex. Bluetooth ou Wi-Fi) - le tout sur une alimentation électrique 24 VCC et un faible nombre d'éléments de nomenclature (BOM)

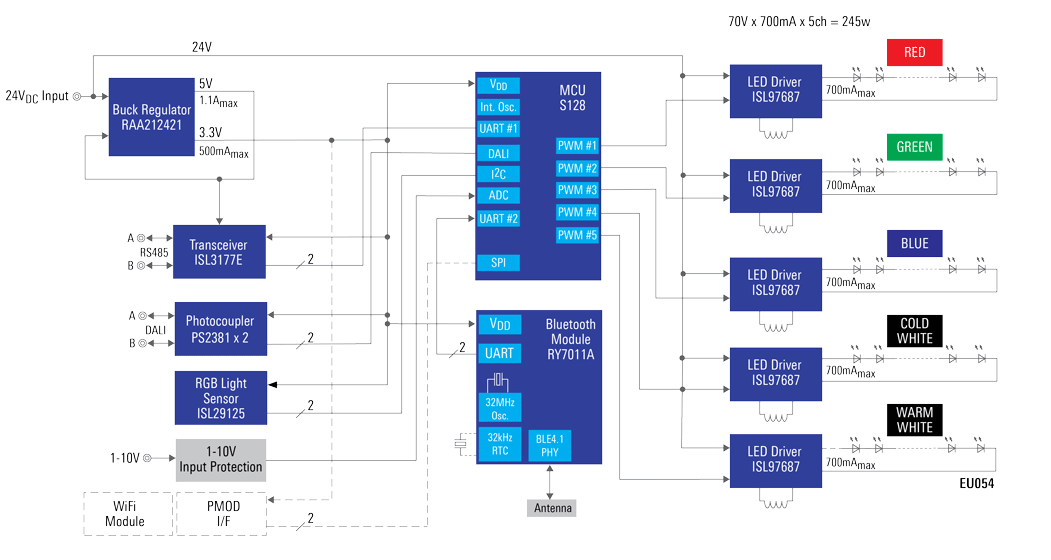

Schéma de principe du système
PRODUITS PROPOSÉS
Renesas Electronics Plate-forme Synergy™
Accélère le développement intégré, stimule l'innovation et permet la différenciation.
Renesas Electronics CI d'interface RS-422/RS-485 ISL317xE
Émetteurs-récepteurs simples 3,3 V qui satisfont les normes RS-485 et RS-422 pour une communication équilibrée.
Renesas Electronics Microcontrôleurs (MCU) BLUETOOTH® basse consommation RL78/G1D
Offrent un faible niveau de consommation de courant à un courant RF de 4,3 mA et un courant de réception RF de 3,5 mA.
Renesas Electronics Pilote LED à 4 canaux ISL97687
Prend en charge quatre canaux de courant LED pour les applications de rétroéclairage LCD de moniteurs et de téléviseurs.
