Renesas / Dialog Mémoire flash série SPI AT25FF161A 16Mbit
La mémoire flash série SPI 16Mbit Renesas/Dialog AT25FF161A est une solution de stockage de données et de code de classe standard pour diverses applications grand public et connectées à haut volume. L’AT25FF161A exploite les technologies modernes de batterie lithium dans une large plage de tension d'entrée de 1,65 V à 3,6 V.
Le Renesas/Dialog AT25FF161A est idéal pour les systèmes dans lesquels le code de programme est exécuté en place (XiP) ou ombragé de la mémoire flash dans une RAM intégrée ou externe (ombre du code). Cette exécution permet de stocker et de mettre à jour localement de petites quantités de données dans la mémoire flash.
Caractéristiques
- Brochage et jeu de commande universellement compatibles
- Faible puissance de veille pour les tâches de chargeur d’amorçage
- Prend en charge le fonctionnement à double E/S, quadruple E/S et XiP
- Modes de lecture en continu, d’enroulement et de rafale pour XiP
Applications
- Systèmes de stockage de données et codes de classe standard
- Conceptions alimentées par batterie
Caractéristiques techniques
- Plage de tension de 1,65 V à 3,75 V
- Mémoire flash 16Mbit (2 M x 8)
- Compatible avec l’interface périphérique série (SPI)
- Prend en charge les modes SPI 0 et 3
- Prend en charge les opérations entrée/sortie simples (1 -1 -1)
- Prend en charge le fonctionnement à double sortie (1-1-2 °)
- Prend en charge le fonctionnement quadruple sortie (1-1-4 °)
- Prend en charge le fonctionnement à quatre E/S (1-4-4)
- Prend en charge le fonctionnement XiP (1-4-4 ° 0-4-4)
- Fréquence de fonctionnement maximale de 133 MHz avec un délai d’horloge à sortie de 8 ns
- Architecture d’effacement flexible et optimisée pour les applications de code et de stockage de données
- Effacement de bloc uniforme 4kByte
- Effacement de bloc uniforme 32kByte
- Effacement de bloc uniforme 64kByte
- Effacement complet de la puce
- Protection de bloc flexible et non volatile
- Identifiant unique programmé en usine1x 128-byte
- Registres de sécurité OTP (One Time programmable) 3x 128-byte
- Programmation flexible
- Programme octets/pages (1 à 256 octets)
- Capacité de mode de programmation séquentiel
- Reprise de suspension du programme d’effacement
- Commandes de réinitialisation et de fin contrôlées par logiciel
- Option de réinitialisation matérielle (via la broche de maintien)
- Réinitialisation matérielle JEDEC
- Option de configuration du registre d’état non volatile
- Méthodologie standard de lecture de l'identifiant du dispositif et du fabricant JEDEC
- Paramètres détectables Flash série (SFDP) version 1,6
- Faible dissipation de puissance de 1,65 V à 3,6 V
- Courant de veille 30 µA (standard)
- Courant de mise hors tension profonde (DPD) 8,2 µA (standard)
- Courant de mise hors tension ultra-profonde (UDPD) de 5nA à 7 nA (standard)
- Courant de lecture actif 8,3 mA (1-1-1 108 MHz)
- Courant de programme de 10,1 mA
- Courant d’effacement de 10,7 mA
- Niveaux d’entraînement des broches E/S configurables par l’utilisateur et automatiques Endurance
- 100 000 cycles de programmation/effacement
- 10 000 cycles (-40 °C à +105 °C)
- Conservation de données
- 20 ans
- 10 ans (-40 °C à +105 °C)
- Plages de température
- De -40 °C à +85 °C
- de -40°C à +105°C
- Options de boîtier écologique aux normes de l’industrie (sans plomb/halogénure/conforme à la directive RoHS)
- SOIC 8 dérivations (150 mil)
- SOIC 8 dérivations (208 mil)
- WDFN 8 pastilles (5 mm x 6 mm x 0,8 mm)
- DFN ultra-mince 8 pastilles (2 mm x 3 mm x 0,6 mm)
- WLCS 8 billes (matrice à billes 3 mm x 2 mm x 3 mm)
- Matrice sous forme de tranche (DWF)
Ressources supplémentaires

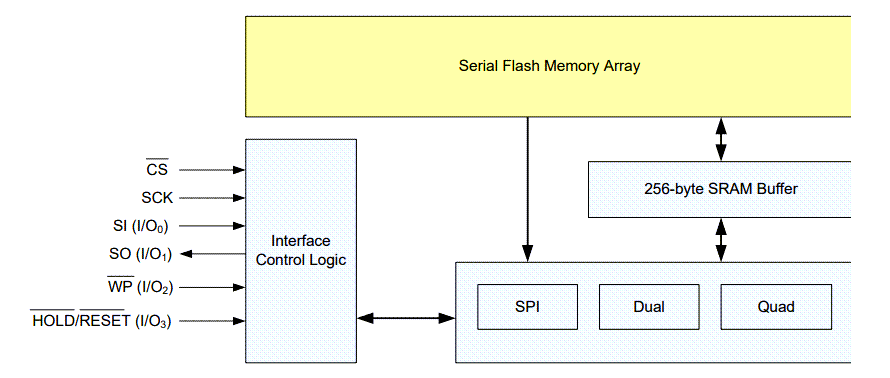

Schéma fonctionnel
