Qorvo Amplificateur de puissance à 2 étages TQP9107 600 MHz à 960 MHz

L’amplificateur de puissance à 2 étages Qorvo TQP9107 600 MHz à 960 MHz est un amplificateur à haut rendement conçu pour fonctionner dans la gamme de fréquences 600 MHz à 960 MHz. Il est parfaitement adapté aux infrastructures sans fil, aux systèmes DAS, aux répéteurs, aux amplificateurs et aux applications de stations de base à petites cellules. Le Qorvo TQP9107 offre un gain élevé de 35,5 dB et une forte linéarité avec un IP3 de sortie de +46 dBm à une puissance de sortie de +24 dBm par tonalité. Conçu pour l’efficacité, l’amplificateur atteint une efficacité de puissance ajoutée (PAE) de 31 % à une puissance de sortie de +27 dBm tout en maintenant un faible courant de repos de 84 mA.

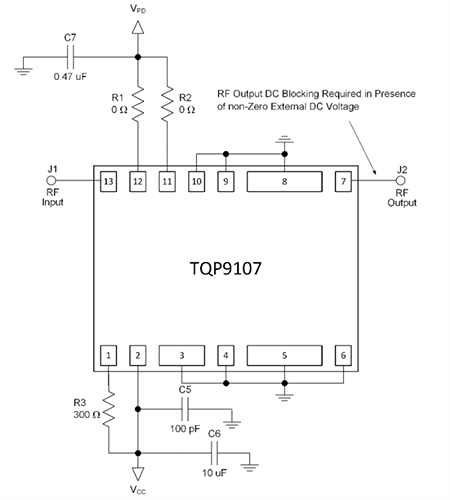

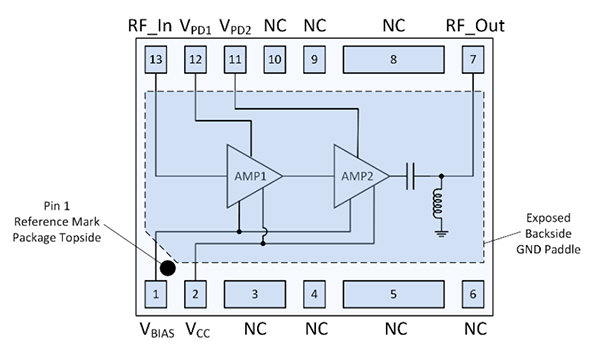

Le TQP9107 intègre deux étages d’amplification ainsi qu’une adaptation inter-étages dans un boîtier de 3,5 mm × 4,5 mm à montage en surface compact et économique de 13broches, minimisant les besoins en composants externes pour une conception compacte du système. L’amplificateur de puissance est adapté en interne, sa polarisation est ajustable pour l’optimisation de la consommation d’énergie et il est conçu pour maintenir les produits de distorsion par intermodulation d’ordre impair (IMD) en dessous de -17 dBm à des niveaux de sortie inférieurs à +24 dBm par tonalité.

Caractéristiques

Gamme de fréquences de 600 MHz à 960 MHz
Gain de 35,5 dB
Sortie IP3 de +46 dBm à gain Pout = +24 dBm/tonalité
PAE de 31 % à gain Pout +27 dBm
Adapté en interne

Adaptation inter-étages intégrée
Polarisation réglable
Courant de repos faible
Boîtier SMT sans plomb de 13 broches de 3,5 mm x 4,5 mm
Sans plomb, sans halogène/antimoine et conforme à la directive RoHS

Applications

Infrastructures sans fil
Répéteurs, amplificateurs et systèmes DAS

Amplificateurs haute puissance
Station de base d'émission-réception (BTS) pour petites cellules

Caractéristiques techniques

Gamme de fréquences opérationnelle de 600 MHz à 960 MHz
Fréquence d’essai standard de 849 MHz
Puissance d’entrée RF maximale de +7 dBm à 50 Ω, T=+25°C
Tension d’alimentation maximale de +6 V
Gain standard de 35,5 dB
Facteur de bruit standard de 5 dB
Sortie standard P1dB de 30,5 dBm
Sortie standard IP3 de +46 dBm
IMD3, IMD5 et IMD7 maximum de -17 dBm
Courant standard de 370 mA
Efficacité de puissance ajoutée standard de 31 %
Courant de repos standard de 84 mA

Résistance thermique standard de 301 °C/W
Plage de température de fonctionnement de -40 °C à +105 °C
Température de jonction maximale de +170 °C
Valeurs nominales de décharge électrostatique
- Modèle de corps humain (HBM) de classe 1C conformément à ESDA/JEDEC JS-001-2012
- Modèle de dispositif chargé (CDM) de classe C3 conformément à JEDEC JESD22-C101F
Niveau de sensibilité à l’humidité (MSL) 3 conformément à IPC/JEDEC J-STD-020
