Qorvo Carte d'évaluation QPQ5601
La carte d’évaluation QPQ5601 de Qorvo évalue les filtres passe-bande à ondes acoustiques de volume (BAW) BAND™ U-NII 5® à 8 QPQ5601. Cette carte d’évaluation est conçue pour fournir des performances représentatives de celles qui peuvent être obtenues dans une application réelle. La carte d’évaluation QPQ5601 fonctionne avec une impédance de charge 50 Ω sur tous les ports RF fournis avec des interfaces de Connecteur SMA. L’épaisseur totale de la carte de circuit imprimé (PCB) de la carte d’évaluation représente le 0.062in. Les applications standard incluent les points d’accès, les routeurs sans fil, les passerelles résidentielles, les équipements locaux du client et l’IdO.
Caractéristiques
- plage de fréquence de fonctionnement de 5945 MHz à 7125 MHz
- Fonctionne avec des impédances de charge 50 Ω sur tous les ports RF
- épaisseur de PCB 0,062"
- Plage de température de fonctionnement de -20 °C à 95 °C
Applications
- Points d'accès
- Routeurs sans fil
- Passerelles résidentielles
- Équipement installé chez le client
- IdO (Internet des objets)
Contenu du kit
- Filtre QPQ5601 BAW Wi-Fi®
- Carte de circuit imprimé (PCB)

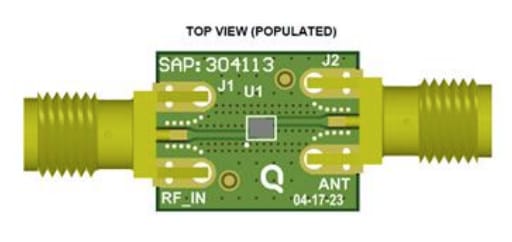

Présentation de la carte de circuit imprimé
Recommandations des circuits d’Application architecture système
Schéma de principe
Ressource supplémentaire
Filtres associés
Qorvo Filtres BANDAG™ U-NII 5 à 8 Wi-Fi® QPQ5601
Filtres passe-bande à ondes acoustiques de volume (BAW) à hautes performances et haute puissance.
Publié le: 2023-10-26
| Mis à jour le: 2023-11-16
