Qorvo Correcteurs variables QPC7334
Les correcteurs variables QPC7334 de Qorvo sont des correcteurs à haute linéarité fonctionnant sur une largeur de bande de fréquence de 5 MHz à 684 MHz. Les égaliseurs variables QPC7334 de Qorvo consomment peu d'énergie, offrent une plage de pente 16 dB et une faible perte d'insertion et fonctionnent à une tension d'alimentation unique 5 V. Ces correcteurs variables sont fournis dans un boîtier de 6 mm x 6 mm x 1,375 mm à 14 broches et sont idéaux pour les amplificateurs et les systèmes de transmission pour télévision par câble.
Caractéristiques
- Plage de largeur de bande de fonctionnement de 5 MHz à 684 MHz
- Plage de pente 16 dB
- Faible perte d'insertion
- Grande linéarité
- Impédance de 75 Ω adaptées aux applications de télévision câblée (CATV)
- Tension d'alimentation unique de 5 V
- Faible consommation d'énergie
Applications
- Amplificateurs pour télévision câblée (CATV)
- Systèmes de transmission
Schéma fonctionnel

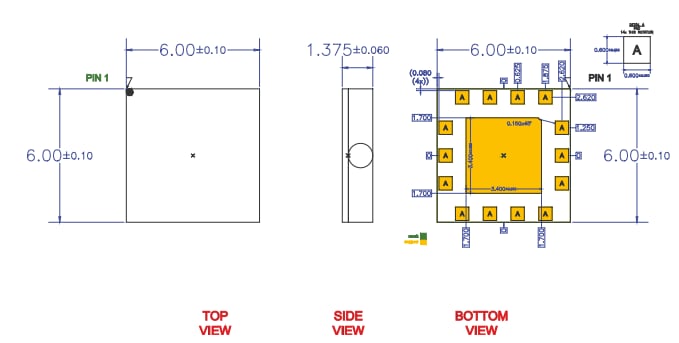

Schéma mécanique
