Qorvo Commutateur 0SP8T SOI de 0,1 GHz à 8,0 GHz QPC2180
Le commutateur 0SP8T SOI de 0,1 GHz à 8,0 GHz QPC2180de Qorvo est un commutateur réfléchissant unipolaire à huit voies (SP8T) au silicium sur isolant (SOI) conçu pour les applications à large bande. Fonctionnant sur la gamme de fréquences de 0,1 GHz à 8 GHz, le QPC2180 de Qorvo offre un faible affaiblissement d'insertion inférieur à 1,0 dB ainsi qu'une excellente performance de linéarité. Le dispositif prend en charge la logique de contrôle +1,8 V et est livré dans un boîtier compact surmoulé en plastique de 3 mm × 3 mm, permettant une empreinte de solution globale réduite. De plus, aucun condensateur externe de blocage CC n’est requis lorsqu’aucune tension CC externe n’est présente, ce qui simplifie l’intégration dans les conceptions de systèmes RF.
Caractéristiques
- SP8T
- Gamme de fréquences de 0,10 GHz à 8,0 GHz
- Affaiblissement d'insertion standard de <0,6 db à="">
- Isolation >30 dB
- Linéarité élevée avec OIP3 de 72 dB standard
- Retard de commutation de 400ns
- Contrôle numérique avec compatibilité CMOS
- Boîtier QFN OVM à 20 pattes de 3 mm x 3 mm x 0,954 mm
- Sans plomb, sans halogène et conforme à la directive RoHS
Applications
- Radar commercial et militaire
- Communications
- Guerre électronique
- Instrumentation de test
- À usage général
Caractéristiques techniques
- Tension d'alimentation du commutateur de 6,0 V maximum
- Plage de tension d'exploitation de 3,3 V à 5,5 V
- Courant d'alimentation standard de 100 µA
- Courant de contrôle standard de 2,1 µA
- Plage de perte par réflexion à l'entrée à l'état passant de 20,2 dB à 30,2 dB, accès commun RL
- Plage d'affaiblissement d'équilibrage de sortie à l'état passant de 15,1 dB à 30,6 dB, accès RL commuté
- Plage d'affaiblissement d'insertion à l'état passant de 0,58 dB à 1,25 dB
- Plage de température de fonctionnement de -40 °C à +105 °C
- Résistance thermique standard de 55 °C/W

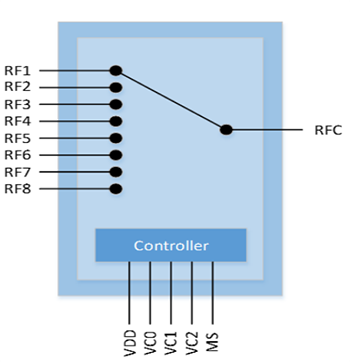

Schéma fonctionnel
Schéma du circuit d’application
Outil de développement
Qorvo Carte d'évaluation QPC2180EVB01
Plateforme d'évaluation des performances du commutateur RF réfléchissant SOI SP8T à large bande QPC2180.
Publié le: 2026-03-02
| Mis à jour le: 2026-03-05
