Qorvo Commutateur de routage bipolaire quadridirectionnel (DP4T) large bande QPC1220Q
Le QPC1220Q de Qorvo est un commutateur de routage adressable large bande, bipolaire quadridirectionnel (DP4T) à faible perte et à haute linéarité, dont les performances sont optimisées pour les applications de routage de transfert. Le QPC1220Q intègre un système de commande sériel compatible avec la norme RFFE. Ses lignes de sélection (SID) permettent d'utiliser la méthode d'adressage USID et de monter deux QPC1220Q sur la même carte.
Le QPC1220Q de Qorvo est alimenté par une unique tension d'alimentation VIO, et est fourni dans un boîtier LGA (Land Grid Array) compact de 2,0 mm x 2,0 mm. Ce composant offre l'avantage pour les concepteurs d'être un petit commutateur, facile à utiliser et facile à intégrer rapidement dans un système multimode multibande.
Caractéristiques
- Certifié AEC-Q100 grade 2
- Excellentes performances en termes de perte d'insertion et d'isolement
- Linéarité élevée
- Interface de commande à la norme RFFE 2.1
- Performances haut débit adaptées à de nombreuses interfaces hertziennes, notamment les applications 5G
- Plage de fréquence : 617 MHz à 6000 MHz
- Très faible consommation électrique
- Identifiant esclave permettant de monter plusieurs composants sur la même carte
- Ne nécessite aucun condensateur de blocage du courant continu dans ses applications standard
- Une seule tension d'alimentation VIO
- Plage de température de fonctionnement : -40 °C à +105 °C
- Boîtier LGA16 de 2,0 mm x 2,0 mm x 0,52 mm
- Sans halogène, sans plomb et conforme à la directive RoHS
Applications
- Routage 5G
- Télématique automobile
- Applications utilisant les bandes de téléphonie cellulaire
- Applications multimodes GSM, CDMA, WCDMA et LTE
Outils de développement
Qorvo Kit de conception QPC1220QDK
Plateforme de démonstration et de développement pour le commutateur de routage DP4T large bande QPC1220Q.
Schéma fonctionnel

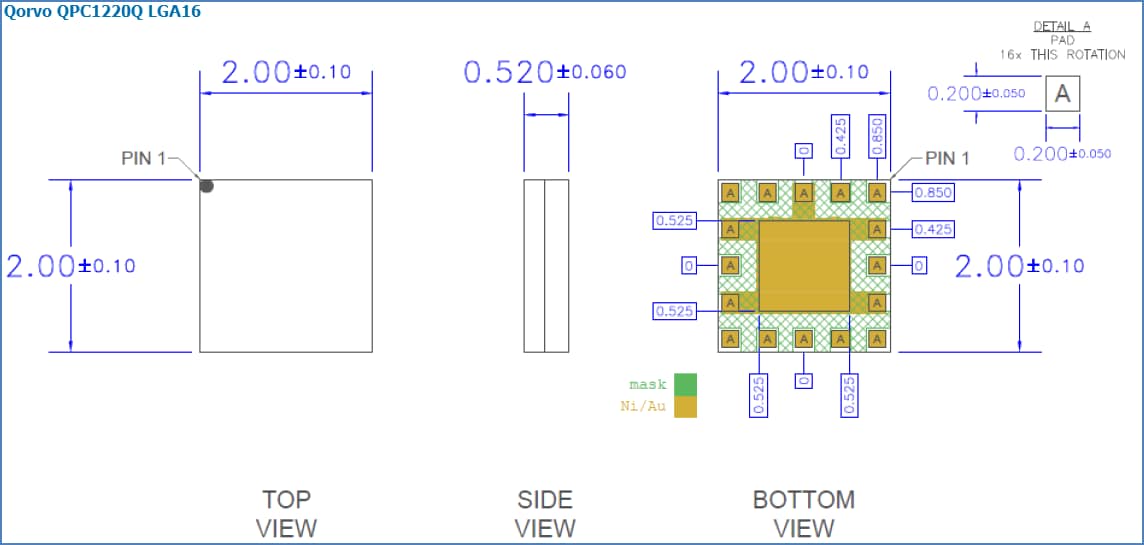

Profil du boîtier
Publié le: 2021-05-12
| Mis à jour le: 2022-03-11
