Qorvo Commutateurs SPDT SOI QPC0542
Les commutateurs unipolaires bidirectionnels (SPDT) au silicium sur isolant (SOI) QPC0542 de Qorvo sont des commutateurs réfléchissants à large bande fonctionnant entre 0,02 GHz et 50 GHz. Le QPC0542 prend généralement en charge une puissance d’entrée jusqu’à 1 W à des tensions de contrôle de 0/+3 V. Ce commutateur maintient un affaiblissement d’insertion de 2 dB ou inférieur et une isolation supérieure à 40 dB à 40 GHz, ce qui le rend idéal pour les applications de commutation à haute isolation sur les plateformes militaires et commerciales. Le QPC0542 est proposé dans un boîtier stratifié Flip-Chipon de 2,25 mm x 2,25 mm. Le boîtier et l'alimentation CC minimale permettent une intégration facile du système.
Caractéristiques
- Plage de fréquence : 0,02 GHz à 50 GHz
- Affaiblissement d’insertion standard < 2 dB à 40 GHz
- Traitement de puissance ≤ 1 W
- Isolement standard 40 dB à 40 GHz
- Perte de retour de 15 dB
- 58 dBm IIP3
- 32 dBm à IP0.1dB
- Tensions de contrôle +0/3 V
- Temps de commutation < 50 ns
- Temps d'établissement RF < 66 ns
- Commutateur réfléchissant
- Plage de température de -40 °C à +105 °C
- Boîtier QFN OVM à dimensions de 2,25 mm2 x 0,92 mm
- Sans plomb, sans halogène et conforme à la directive RoHS
Applications
- Défense et aérospatiale
- Guerre électronique
- Télécommunications
- Test et mesure
Schéma fonctionnel

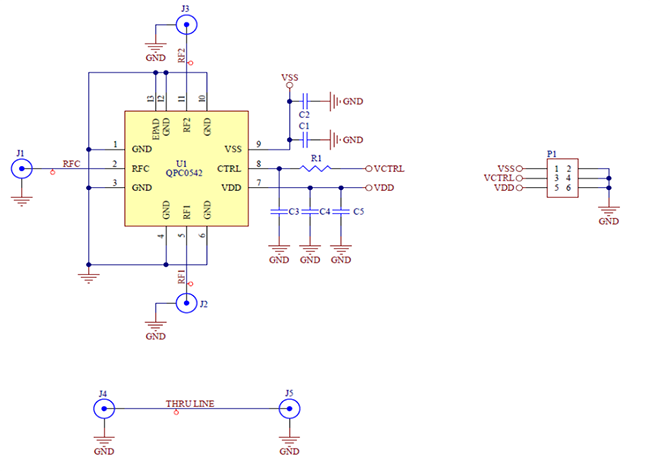

Circuit d'application
Outils de développement associés
Publié le: 2024-01-25
| Mis à jour le: 2024-10-31
