Qorvo Convertisseurs Buck CC-CC à faible bruit ACT41000

Les convertisseurs Buck CC-CC à faible bruit ACT41000 de Qorvo disposent d'une sortie programmable et de régulateurs d'alimentation de polarisation auxiliaires. Ces régulateurs de tension abaisseurs synchrones prennent en charge une large plage de tension d'entrée de 4,5 V à 40 V et intègrent les MOSFET côté haut et bas de 50 mΩ de RDSON pour des conversions de puissance à haut rendement. Pour alimenter un drain d'amplificateurs de puissance (PA) GaN/GaAs, l'ACT41000 prend en charge une sortie programmable à la fois dans les points de consigne de tension et de courant (limite) et le composant fonctionne de manière transparente en courant continu (CC) et en tension constante (CV). Qorvo programme les paramètres par défaut et un MCU optionnel peut les reprogrammer à la volée via I2C. La limite de courant précise en 256 incréments permet à un microcontrôleur (MCU) de détecter un IDQ précis en éliminant un CI de capteur de courant.

Le contrôle du mode courant propriétaire de Qorvo utilise son horloge d'oscillateur sur puce avec un spectre étendu ou une horloge externe pour synchroniser. Ce fonctionnement à fréquence fixe avec la boucle de contrôle stable réduit le bruit de puissance de sortie et les EMI aux composants RF sensibles au bruit. La série ACT41000 fournit deux rails auxiliaires pour les dispositifs périphériques tels que les contrôleurs, les capteurs et bien plus encore. Les convertisseurs ACT41000 sont disponibles en boîtier QFN à 32 broches, 5 mm × 5 mm, endurci thermiquement.

Caractéristiques

  • Tension d'entrée opérationnelle de 4,5 V à 40 V
  • Sortie programmable avec valeurs d'usine par défaut
    • Tension de sortie de 3 V à 24 V par incréments de 12,5 mV
    • Courant de sortie (limite) jusqu'à 4 A par incréments de 15,6 mA
  • Mode courant à fréquence fixe de 450 kHz à 2,25 MHz, avec synchronisation d'horloge externe et spectre étalé
  • Convertisseur Buck auto-polarisé 5 V/350 mA avec LDO AUX 20 mA, tension de sortie programmable
  • Interface I2C, Fast-mode Plus (Fm+, 1 MHz)
  •  Protections
    • UVLO, OVP, UVP (hoquet/verrouillage), OCP, TSD
  • Boîtier QFN de 5 mm × 5 mm à isolation thermique renforcée

Applications

  • Polarisation/puissance de drain RF PA (GaN/GaAs) avec recherche IDQ
  • Alimentations générales pour les télécommunications et l'industrie
  • Modules RF de télécommunications
  • Systèmes radar

Vidéos

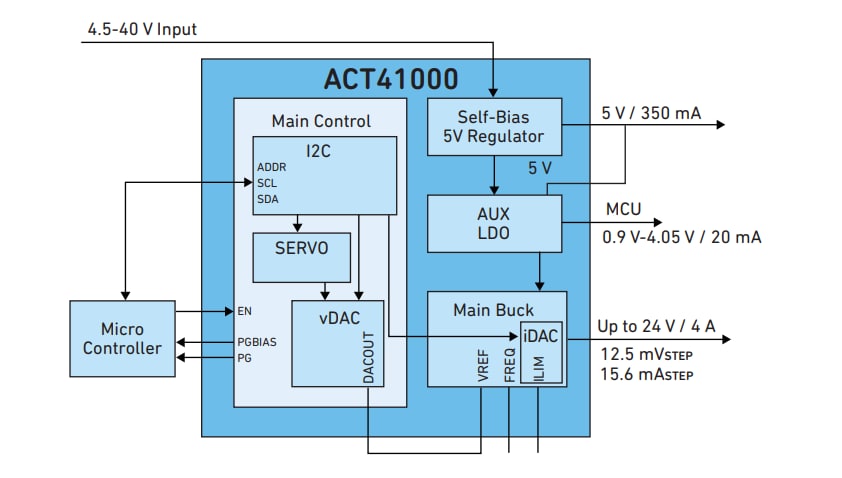

Schéma fonctionnel

Schéma de principe - Qorvo Convertisseurs Buck CC-CC à faible bruit ACT41000

        •Outils d'évaluation supplémentaires
