Panasonic Electronic Components Condensateurs polymère-aluminium SP-Cap
Le condensateur polymère-aluminium organique Panasonic Electronic Components SP-Cap est un condensateur électrolytique aluminium CMS qui qui utilise un polymère conducteur comme électrolyte au sein d'une construction aluminium en couches. La gamme de produits SP-Cap de Panasonic est composée de plusieurs séries qui offrent une gamme de capacités pouvant atteindre 560 µF, une gamme de tensions allant de 2 à 16 V et le plus faible rapport ESR/impédance du marché, fournissant ainsi une suppression du bruit et une réponse transitoire excellentes. Contrairement aux MLCC, les SP-Cap ne présentent pas de dérive thermique et de polarisation CC-CA. En outre, la rupture de tension n'est pas nécessaire avec les SP-Cap, comme dans les condensateurs au tantale, en raison de leurs caractéristiques de sécurité. Les SP-Cap représentent la solution idéale en matière de condensateurs d'entrée et de sortie pour divers convertisseurs CC-CC.
Panasonic has expanded the CS, CT, and CX SP-Cap series to include higher voltage capacitance with a range of up to 35V. The additions to the SP-Cap product line feature high voltage, low profile, high-temperature reflow, and unique electrode materials for high withstanding voltages. The higher voltage SP-Caps are used with DC/DC converters, output signal stabilization, and filtering.
Applications
- Laptops and desktop computers
- Servers
- Audio/visual
- Communications infrastructures
- Industrial equipment
- Drones
Product Overview

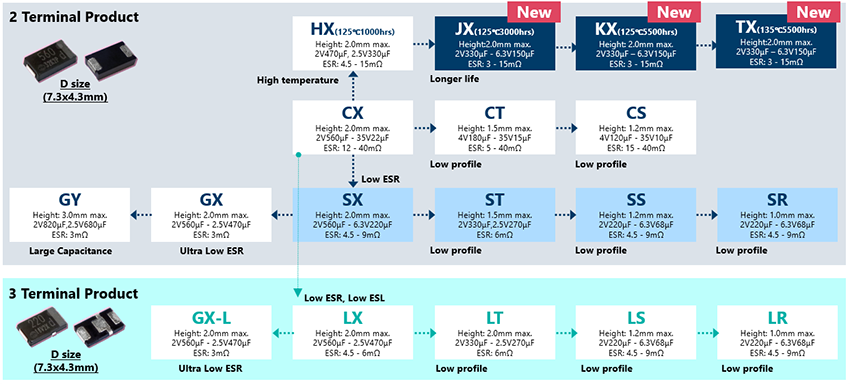

Overview

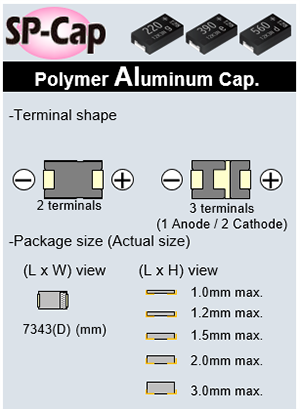

Structure
Application Examples

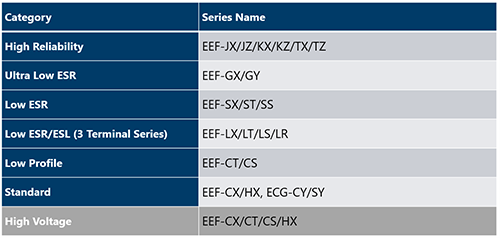

Categories
High Reliability
EEF-TZ Series - Endurance of 5000 hours at +135°C, an ESR range of 3mΩ to 9mΩ, 2V rated voltage, and an operating temperature range of -55°C to +135°C. Datasheet
Ultra-Low ESR
EEF-GX/GX-L Series - ESR rating of 3mΩ, a capacitance range of 330µF to 560µF, a voltage range of 2VDC to 2.5VDC, and RoHS compliant. Datasheet
EEF-GY Series - 3mΩ maximum ESR rating, 820µF capacitance, an operational life of 2000 hours at +105°C, and a high ripple current of 10200mARMS. Datasheet
Low ESR
EEF-SX Series - 82µF to 470µF capacitance range, a 2V to 6.3V Voltage Range, and an ESR range of 4.5mΩ to 9mΩ. Datasheet
Low ESR/ESL (3x Terminal)
EEF-LX Series - Capacitance range of 330µF to 560µF, a voltage range of 2VDC to 2.5VDC, an ESR range of 4.5mΩ to 6mΩ, and an operating temperature range of -55°C to +105°C. Datasheet
Standard
EEF-CX Series - 100µF to 470µF capacitance range, a voltage range of 2VDC to 6.3VDC, and a maximum ESR of 15mΩ. Datasheet
High Voltage
EEF-CX Series - 100µF to 470µF capacitance range, a voltage range of 2VDC to 6.3VDC, and a maximum ESR of 15mΩ. Datasheet
Featured Products
Panasonic Electronic Components CY & SY SP-Cap Polymer Capacitors
Features high ripple current, 85°C 2000h endurance, and ±20% capacitance tolerance.
Panasonic Electronic Components EEF-CX Specialty Polymer Aluminum Capacitors
Offer low ESR and capacitance range from 100µF to 560µF.
Panasonic Electronic Components EEF-GX & EEF-LX Specialty Polymer Capacitors
Features low ESR and stable capacitance at a higher frequency.
Panasonic Electronic Components EEF-GY SP-Cap™ Polymer Aluminum Capacitors
Offers a 3mΩ maximum ESR rating, 820µF capacitance, and a operational life of 2000 hours @ +105°C.
Panasonic EEF-JX SP-Cap Capacitors
Condensateurs électrolytiques en aluminium conçus pour 3000 heures d'opération à +125°C.
Panasonic Condensateurs électrolytiques conducteurs EF-JZ
Offrent une tension nominale de 2 V, une tolérance de capacité de ±20 % et une plage de température de -55 °C à +125 °C.
Panasonic Electronic Components Condensateurs électrolytiques en aluminium conducteur EEF-KX
Haute endurance de 5500 heures à +125°C, permettant une utilisation dans des applications avec une durée de vie exceptionnellement longue.
Panasonic Electronic Components Condensateurs polymère organique en aluminium EEF-KZ
Condensateurs à haute température et longue durée avec une endurance de 5 000 heures à + 125°C.
Panasonic Electronic Components EEF-SX Specialty Polymer Aluminum Capacitors
Offer super low ESR from 4.5mΩ to 9mΩ.
Panasonic Electronic Components Condensateurs polymère organique en aluminium EEF-TX condensateurs
Condensateurs à montage en surface qui offrent une faible ESR de 3 mΩ à 15 mΩet une endurance de 5 500 heures à + 135 °C.
Panasonic Electronic Components Condensateurs polymère organique en aluminium EEF-TZ
Condensateurs à montage en surface avec 5 500 heures d’endurance à + 135°C et une tension nominale de 2 V.
