Panasonic Modules audio sans fil LE PAN1783/A BLUETOOTH® 5.4
Les modules audio sans fil BLUETOOTH® 5.4 LE PAN1783 et PAN1783A de Panasonic sont des solutions sans fil avancées basées sur le contrôleur monopuce nRF5340 de Nordic. Ces modules comportent des processeurs dual Cortex®-M3 permettant un fonctionnement autonome sans nécessiter de processeur externe. Les modules prennent en charge le Bluetooth 5.4, notamment les canaux isochrones et l’audio LE, ce qui donne des capacités de hauts débits et de longues portées. Les modules sont équipés d’une antenne intégrée de puce (PAN1783) ou d’un plot RF inférieur (PAN1783A) permettant la connexion d’antennes externes.
Les modules Panasonic s'avèrent excellents pour des applications telles que des périphériques informatiques avancés, des wearables, des dispositifs audio sans fil, des services basés sur la localisation et le suivi d'actifs. De plus, les dispositifs offrent une consommation d'énergie ultra-faible, ce qui s'avère idéal pour des dispositifs alimentés par piles ou batteries. Grâce à des fonctionnalités telles que la détermination de l’angle d’arrivée (AoA) et de l’angle de départ (AoD), et la Communication en champ proche de type 2 (NFC-A) pour des solutions simplifiées de couplage et de paiement, les modules PAN1783 et PAN1783A s'avèrent polyvalents et efficaces.
Caractéristiques
- Variantes PAN1783 (module avec antenne) et PAN1783A (module avec plaque inférieure)
- Type montage en surface, dimensions15,6 mm × 8,7 mm × 2,2 mm
- Facteur de forme identique au PAN1780 avec le même pas, mais une broche de plus
- Nordic nRF5340 à deux processeurs Cortex-M33
- 128/64 MHz, 512 ko de RAM et 1 Mo de mémoire flash pour l'application
- 64 MHz, 64 ko de RAM et 256 ko de mémoire flash pour le réseau
- Bluetooth 5.4 LE, y compris LE 2M et LE à PHY codé
- Prend en charge 802.15.4 ZigBee® et Thread
- Inclut ARM TrustZone CryptoCell 312 SPU, KMU, ACL
- Interface de dispositif à pleine vitesse USB 2.0
- APPROTECT disponible
- Prend en charge la détection d’angle d’incidence (AoA) et d’angle de transmission (AoD)
- Sécurité
- Exécution sécurisée
- Racine de confiance
- Stockage sécurisé des clés
- AES 128 bits
- Jusqu'à 48 entrées/sorties à usage général (GPIO) partagées par jusqu'à 5 SPI, 4 I2C, 4 UART, 4 MLI, 8 CAN, NFC-A, QSPI et nRESET
- Bluetooth
- LE 2M et LE codé
- LE audio et canaux isochrones
- Publicité étendue et recherche de canal
- Réseau maillé
Applications
- Agriculture verticale
- Éclairage commercial
- Périphériques informatiques avancés
- Wearables
- Bluetooth basse consommation (BLE) Audio-Auracast (appareils auditifs, casques audio stéréo, diffusion par haut-parleurs, home cinémas, téléviseurs de bars sportifs)
- Domiciles intelligents
- Applications médicales
- Services basés sur la localisation
- Suivi d'actifs
- Dispositifs alimentés par piles ou batteries
Caractéristiques techniques
- Sensibilité standard
- -98 dBm à 1 Mo/s
- -104 dBm à 125 ko/s en mode LE - longue plage
- Programmables de 3 à -20 dBm par incréments de 1 dB
- Consommation standard de courant des systèmes
- 0,9 μA en mode OFF de système
- 1,3 μA en mode ON du système
- 1,5 μA en mode de marche du système, quand le RTC du noyau de réseau est en cours d'exécution
- Plage de 1,7 à 5,5 V
- Consommation standard de courant de radio
- 5,1 mA pour une puissance d’émission de 3 dBm
- 3,4 mA pour une puissance d’émission de 0 dBm
- 2,7 mA en réception à 1 Mo/s
- 3,1 mA en réception à 2 Mo/s
- Régulateurs CC-CC et LDO intégrés au module avec modes de courant faible automatisés
- Plage de température de -40 °C à +85 °C
Schéma fonctionnel

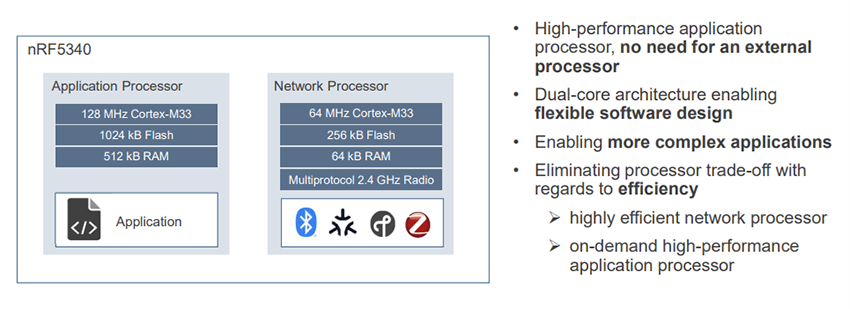

Architecture à double cœur
Options d'antennes :
Outil de développement
Panasonic Cartes d'évaluation PAN1783/1783A
Designed to facilitate the development and testing of BLUETOOTH® 5.4 Low Energy applications.
