Panasonic Electronic Components Modules BLUETOOTH® 5.1 Low Energy PAN1770
Les modules BLUETOOTH® 5.1 Low Energy PAN1770 sont des composants innovants élaborés autour du contrôleur mono-puce nRF52840 Nordic. Le PAN1770 de Panorama offre un taux de symbole élevé de 2 Mbit/s passant par un PHY LE 2M haut débit. Sinon, il peut couvrir une portée plus étendue à l’aide du PHY codé LE à 500 kbit/s ou 125 kbit/s. L'algorithme de sélection de canal (CSA#2) du composant améliore ses performances même dans les environnements à haute interférence, tandis que les extensions publicitaires LE permettent d'obtenir davantage de données dans les scénarios sans connexion. Ce module dispose également d’une puissance de sortie pouvant atteindre 8 dBm et d’une consommation de courant ultra-faible, ce qui le rend idéal pour les appareils alimentés par batterie. Le sous-système de sécurité ARM® TrustZone CryptoCell 310 garantit également un fonctionnement sécurisé du dispositif dans l’espace IdO.
Caractéristiques
- Bluetooth 5.1 (longue portée, PHY 2 Mbit/s)
- Processeur Arm® Cortex®-M4F (64 MHz) avec 1 Mo de mémoire flash et 256 ko de RAM interne
- Comprend la cryptocellule Arm TrustZone 310 et prend en charge un démarrage sécurisé, y compris Root-of-Trust
- L’algorithme de sélection de canal (CSA#2) améliore les performances dans les environnements à haute interférence
- Jusqu’à 48 E/S universelles (GPIO) partagées comme suit : 4 SPI, 2 I2C, 2 UART, 4 PWM, 8 CAN, NFC-A, IN/OUT 32 kHz, nRESET
- Interface de dispositif USB 2.0 haut débit
- Conforme aux directives REACH et RoHS
- Mises à jour par liaison radio du logiciel d'application
Applications
- Communication sans fil longue portée pour les dispositifs IdO
- Appareils alimentés par batterie / pile tels que les wearables et les appareils portables
- Transfert de données sans fil dans les applications industrielles et manufacturières
- Contrôle et surveillance à distance des appareils de la maison connectée
- Suivi d'actifs et gestion des stocks
- Solutions de paiement sans fil et d'appairage simplifié
- Dispositifs médicaux et de santé
- Applications automobiles et de transport
- Consoles de jeu et de divertissement
- Systèmes de vente au détail et de point de vente
Caractéristiques techniques
- Type à montage en surface (SMT) 15,6 mm x 8,7 mm x 2,05 mm
- Puissance de sortie maximale standard de 8 dBm, configurable à partir de -20 dBm par incréments de 4 dB
- Sensibilité -95 dBm à 1 Mo/s et -103 dBm à 125 ko/s
- Consommation de courant de 4,8 mA en TX (à 0 dBm) et 4,8 mA en mode RX
- Liste des antennes certifiées
- Régulateurs CC-CC et LDO sur module avec modes courant faible automatisés
- Plage de tension de 1,7 V à 5,5 V
- Consommation de courant standard de 0,4 µA en mode arrêt du système, 1,5 µA avec réveil RTC
- Plage de température de -40 °C à +85 °C

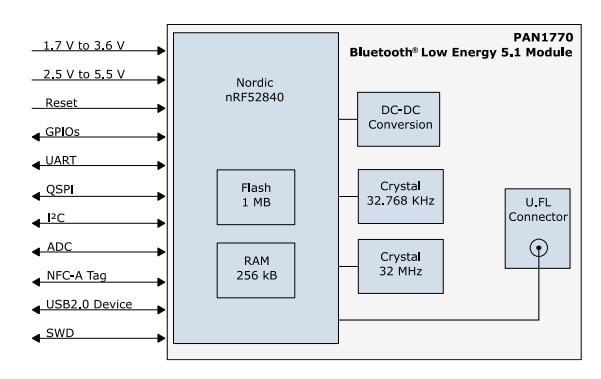

Schéma fonctionnel
Carte d'évaluation associée
Panasonic Electronic Components Carte d'évaluation BLUETOOTH® PAN1770
Prend en charge le prototypage rapide avec le module RF série PAN1770.
